Аппараты для стыковой сварки ПНД труб

Сортировать по:
Фильтр
Быстрый заказ
Быстрый заказ
Быстрый заказ

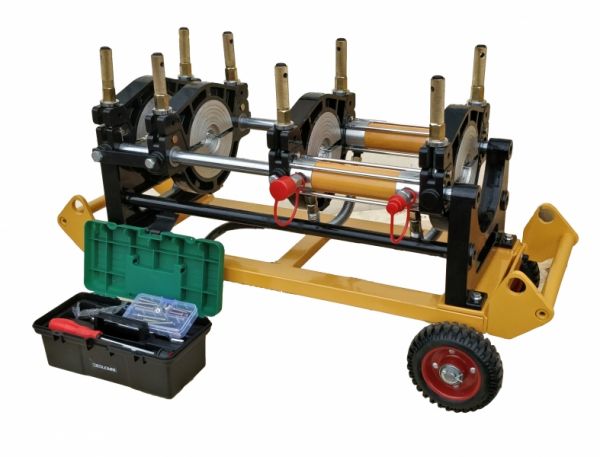

Гидравлический аппарат для сварки пластиковых труб МСПТ-160



Гидравлический аппарат стыковой сварки полимерных труб МСПТ-160 является лучшим вариантом среди аппаратов средней ценовой линейки на российском рынке, а по соотношению цена/качество, несомненно лучшим среди всех предлагаемых аппаратов, так как обладает высоким качеством и не уступает дорогим европейским аппаратам, имеет большой эксплуатационный ресурс, изготовлен из высококачественных комплектующих, по функциональным возможностям является лидером и не имеет полных аналогов на российском рынке, а по цене значительно дешевле европейских аппаратов. Учитывая такие параметры как сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, мы утверждаем, что аппараты МСПТ на российском вне конкуренции.





Преимущества перед аналогами:



-при изготовлении используются дорогие и качественные материалы и комплектующие;

-самая полная комплектация с расширением всех возможных функциональных параметров;

-высокое качество сборки, оперативность гарантийного и сервисного реагирования;

-высокая ремонтопригодность, наличие 100% запчастей и сервиса 7/24;

-дополнительные ручки для переноски и возможность установки на колеса для транспортировки;

-расширенный диапазон сварки;

-возможность подключения пульта дистанционного управления гидроблоком;

-маслостанция (гидроблок) в шумо-грязезащитном кожухе;

-установлена система поддержания точного давления при отключении гидронасоса;



Более подробно узнать о всех преимуществах можно ниже в описании комплектующих аппарата.











Комплект поставки:





1.Центратор (позиционер, станина, сварочные тиски и т.д.)



2.Маслостанция (гидроблок, гидростанция, гидропривод и т.д.)



3.Торцеватель  (рубанок, фреза, устройство для выравнивания торцов и т.д.)



4.Электронагреватель (сварочное зеркало, блин, тарелка, утюг, нагреватель и т.д.)



5.Бокс для торцевателя и нагревателя (контейнер, подставка, футляр и т.д.)



6.Гидравлические шланги (рукава высокого давления)



7.Редукционные вкладыши (съёмные вкладыши, уменьшающие вставки, матрицы, и т.д.)



8.Болты для крепления вкладышей всех диаметров (полный комплект)



9.Инструмент (гаечный ключ и отвертка) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель, кнопка включения торцевателя, токосъёмные щетки электромотора).



10.Руководство по эксплуатации, паспорт, гарантийный талон, таблица сварщика.









Основные узлы (составные части) МСПТ-160



                               Центратор

Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.



Особенности и преимущества:

-две съёмных ручки для переноски;

-расширенный диапазон сварки от 40 мм. до 160 мм;

-устройство отрыва нагревателя от труб;

-редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать;

-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с  "литьём в землю" у аналогов;

-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;

-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;

-возможность установки на раму с колесами 200 мм;

-возможность установки колес 110 мм на одну из ручек (для цеховых условий);





                                Нагреватель

mspt-315 new-heater

Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.





Особенности и преимущества:

-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается  (ресурс 5-7 лет при односменной работе);

-высокое качество сборки и простота конструкции;

-авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);

-удлиненные кабели и рукава (РВД) для удобства работы 4 м. на аппаратах до 355 мм и 5 м. на аппаратах больших диаметров (у аналогов обычно 3 м);





                           Торцеватель



Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.



Особенности и преимущества:

-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);

-качественный электродвигатель;

-расширенный диапазон торцевания (40 - 160 мм);

-удлиненный кабель питания 4 м (обычно 3 м.);

-все детали передаточного механизма повышенной прочности (цепь, звездочки, валы изготовлены из более прочного металла и крупнее размером в отличие от аналогов);

-мощный и надежный фиксатор (защелка);

-защитная крышка из толстого металла с дополнительными винтовыми креплениями на самых концах узких частей, что предотвращает попадание стружки внутрь торцевателя и защищает передаточный цепной механизм от износта и выхода из строя.





                    Маслостанция (Гидроблок)



MSPT(220V) Hydraulic Unit

Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.





Особенности и преимущества:

-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);

-компактные размеры и небольшой вес;

-металлический защитный кожух;

-электрическая панель защищена крышкой;

-возможность установки цифрового манометра;

-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;

-возможность использования отдельного выносного электроблока с пультом ДУ маслостанцией;

-разъём для подключения блока протоколирования;

-удлинённые рукава высокого давления (4 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.





По дополнительному запросу аппараты комплектуются:

фланцевый адаптер (зажим для коротких втулок);

блок протоколирования (регистратор данных сварочного процесса).





Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.









Технические характеристики МСПТ-160



Материалы

PE, PP, PVDF

Диаметры свариваемых труб

40,50,63,75,90,110,125,140,160

Температура окружающей среды

-15~+45°С (по спецзаказу от -30 до +45 гр.)

Питание

220V±10%, 50 Гц

Потребляемый ток

15.5 А

Суммарная мощность электрооборудования

2.65 кВт

Нагревательный элемент

1.0 кВт

Привод торцевателя

0.9 кВт

Гидравлический привод

0.75 кВт

Максимальное давление

100 бар

Объем масляного резервуара

3 л

Общая S сечения цилиндров

15 см2

Макс. температура нагревательного элемента,

300°С

Общий вес, нетто/брутто

90/108 кг   (0,43 м3)

Транспортировочные габариты

930х540х510 мм (0,26 м3)

670х510х510 мм (0,17 м3)

Быстрый заказ

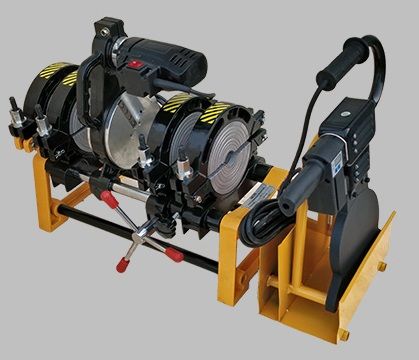

Сделано в России.cdr2Гидравлический аппарат для сварки пластиковых труб МСПТ-160 ПРО





Гидравлический аппарат для стыковой сварки полимерных труб МСПТ-160-ПРО собран специально для тех, кто ценит удобство, компактность, качество и надежность и является лидером среди всех предлагаемых аппаратов на Российском рынке, так как обладает высоким качеством и не уступает дорогим брендовым аппаратам, изготовлен из высококачественных комплектующих, по функциональным возможностям не имеет аналогов на Российском рынке, а по цене значительно дешевле европейских аппаратов. Идеальный вариант для тех, кто ценит качество, но не согласен переплачивать за бренд. Учитывая сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, можно с уверенностью говорить, что аппараты МСПТ вне конкуренции.





Преимущества перед аналогами:



-при изготовлении используются высококачественные материалы и комплектующие;

-самая полная комплектация с расширением всех возможных функциональных возможностей;

-высокое качество сборки, оперативность гарантийного и сервисного реагирования;

-высокая ремонтопригодность, наличие 100% запчастей и сервиса 7/24;

-возможность установки на колеса для транспортировки;

-расширенный диапазон сварки;

-возможность подключения пульта дистанционного управления гидроблоком;

-маслостанция (гидроблок) в шумо-грязезащитном кожухе;

-установлена система поддержания точного давления при отключении гидронасоса;





Более подробно узнать о всех преимуществах можно ниже в описании комплектующих аппарата.









Комплект поставки:



1.Центратор на колесной раме (диаметр колёс 160 мм.) и с двумя транспортировочными ручками

2.Маслостанция в еврокожухе, с пультом ДУ

3.Торцеватель  с концевым выключателем и диапазоном торцевания от 40 до 160 мм.

4.Электронагреватель с удлиненным кабелем (4 м.) и безрезьбовым авиаразъёмом

5.Блок питания в отдельном пластиковом ящике и с разъёмом для протоколёра

6.Гидравлические шланги (2 шт.) удлинённые (4 м.), помещены в защитную оплётку

7.Редукционные вкладыши 40,50,63,75,90,110,125,140 мм.

8.Бокс для хранения торцевателя и нагревателя

9.Болты для крепления вкладышей всех диаметров (полный комплект)

10. Инструмент (гаечный ключ и отвертка) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель, кнопка включения торцевателя, токосъёмные щетки электромотора).

11.Опорные ролики (2 шт.)

12.Фланцевый адаптер





Основные узлы (составные части) МСПТ-160-ПРО



                               Центратор
