Аппараты для сварки ПЭ, ПНД труб встык
Аппарат для сварки муфт Nowatech ZEEN-3000 с регистрацией протоколов, подходит для фитингов до Ø 630 мм
- Сварка фитингов до Ø 630 мм
- 4 типа ввода данных;
- До 700 протоколов в памяти;
- Передача данных на ПК по USB;
- Свидетельство НАКС (дополнительно).
В комплекте поставки: ящик для переноски; наконечники для подсоединения к фитингам 4 и 4,7 мм; скребок для зачистки труб; сканер штрих-кодов (опционально).
*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться по требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.
- Память до 700 протоколов сварки;
- Электронная система управления;
- Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
- Степень защиты IP54;
- Максимальная мощность сварки – 3600 Вт;
*Диапазон диаметров приблизительный: муфты разных производителей существенно различаются по необходимой мощности сварки. Перед началом сварки программа управления проверяет параметры источника питания и сопротивление фитинга. Если их значения находятся вне рабочего диапазона, аппарат автоматически прервет процесс сварки. Процедура безвредна для аппарата и фитинга.
Дополнительное оборудование:
Сканер штрих-кодов
Применение сканера позволяет выполнять процесс электромуфтовой сварки в автоматическом режиме. Устройство считывает данные о необходимых для используемого фитинга параметрах сварки и автоматически настраивает работу сварочного аппарата в соответствии с ними.
Сканер с разъемом RS-232 для аппаратов Nowatech
Устройство автоматического ввода параметров сварки со штрих-кодов электросварных фитингов
- Разъем RS-232 – подходит для подключения электромуфтовых аппаратов Nowatech, произведенных до февраля 2020 г.;
- Размеры сканера: 180×70 мм;
- Кабель растягивается до 400 см.

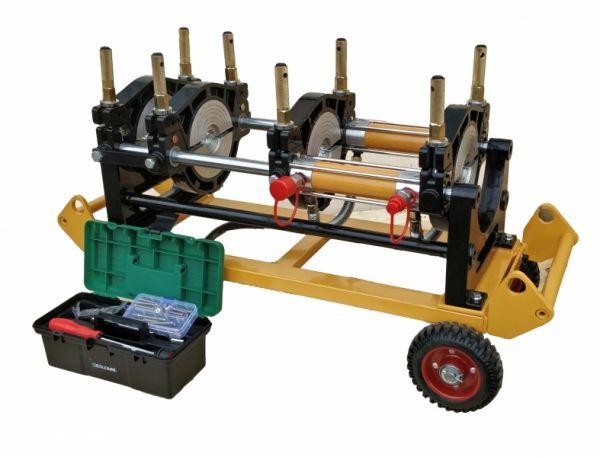

МСПТ-160 Гидравлический стыковой сварочный аппарат
Гидравлический аппарат для сварки пластиковых труб МСПТ-160
Гидравлический аппарат стыковой сварки полимерных труб МСПТ-160 является лучшим вариантом среди аппаратов средней ценовой линейки на российском рынке, а по соотношению цена/качество, несомненно лучшим среди всех предлагаемых аппаратов, так как обладает высоким качеством и не уступает дорогим европейским аппаратам, имеет большой эксплуатационный ресурс, изготовлен из высококачественных комплектующих, по функциональным возможностям является лидером и не имеет полных аналогов на российском рынке, а по цене значительно дешевле европейских аппаратов. Учитывая такие параметры как сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, мы утверждаем, что аппараты МСПТ на российском вне конкуренции.
Преимущества перед аналогами:
-при изготовлении используются дорогие и качественные материалы и комплектующие;
-самая полная комплектация с расширением всех возможных функциональных параметров;
-высокое качество сборки, оперативность гарантийного и сервисного реагирования;
-высокая ремонтопригодность, наличие 100% запчастей и сервиса 7/24;
-дополнительные ручки для переноски и возможность установки на колеса для транспортировки;
-расширенный диапазон сварки;
-возможность подключения пульта дистанционного управления гидроблоком;
-маслостанция (гидроблок) в шумо-грязезащитном кожухе;
-установлена система поддержания точного давления при отключении гидронасоса;
Более подробно узнать о всех преимуществах можно ниже в описании комплектующих аппарата.
Комплект поставки:
1.Центратор (позиционер, станина, сварочные тиски и т.д.)
2.Маслостанция (гидроблок, гидростанция, гидропривод и т.д.)
3.Торцеватель (рубанок, фреза, устройство для выравнивания торцов и т.д.)
4.Электронагреватель (сварочное зеркало, блин, тарелка, утюг, нагреватель и т.д.)
5.Бокс для торцевателя и нагревателя (контейнер, подставка, футляр и т.д.)
6.Гидравлические шланги (рукава высокого давления)
7.Редукционные вкладыши (съёмные вкладыши, уменьшающие вставки, матрицы, и т.д.)
8.Болты для крепления вкладышей всех диаметров (полный комплект)
9.Инструмент (гаечный ключ и отвертка) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель, кнопка включения торцевателя, токосъёмные щетки электромотора).
|
10.Руководство по эксплуатации, паспорт, гарантийный талон, таблица сварщика. |
Основные узлы (составные части) МСПТ-160
Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-две съёмных ручки для переноски;
-расширенный диапазон сварки от 40 мм. до 160 мм;
-устройство отрыва нагревателя от труб;
-редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать;
-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;
-возможность установки на раму с колесами 200 мм;
-возможность установки колес 110 мм на одну из ручек (для цеховых условий);
Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
-высокое качество сборки и простота конструкции;
-авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
-удлиненные кабели и рукава (РВД) для удобства работы 4 м. на аппаратах до 355 мм и 5 м. на аппаратах больших диаметров (у аналогов обычно 3 м);
Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-качественный электродвигатель;
-расширенный диапазон торцевания (40 - 160 мм);
-удлиненный кабель питания 4 м (обычно 3 м.);
-все детали передаточного механизма повышенной прочности (цепь, звездочки, валы изготовлены из более прочного металла и крупнее размером в отличие от аналогов);
-мощный и надежный фиксатор (защелка);
-защитная крышка из толстого металла с дополнительными винтовыми креплениями на самых концах узких частей, что предотвращает попадание стружки внутрь торцевателя и защищает передаточный цепной механизм от износта и выхода из строя.
Маслостанция (Гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-компактные размеры и небольшой вес;
-металлический защитный кожух;
-электрическая панель защищена крышкой;
-возможность установки цифрового манометра;
-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
-возможность использования отдельного выносного электроблока с пультом ДУ маслостанцией;
-разъём для подключения блока протоколирования;
-удлинённые рукава высокого давления (4 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
По дополнительному запросу аппараты комплектуются:
- фланцевый адаптер (зажим для коротких втулок);
- блок протоколирования (регистратор данных сварочного процесса).
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики МСПТ-160
|
Материалы |
PE, PP, PVDF |
|
Диаметры свариваемых труб |
40,50,63,75,90,110,125,140,160 |
|
Температура окружающей среды |
－15～+45°С (по спецзаказу от -30 до +45 гр.) |
|
Питание |
220V±10%, 50 Гц |
|
Потребляемый ток |
15.5 А |
|
Суммарная мощность электрооборудования |
2.65 кВт |
|
Нагревательный элемент |
1.0 кВт |
|
Привод торцевателя |
0.9 кВт |
|
Гидравлический привод |
0.75 кВт |
|
Максимальное давление |
100 бар |
|
Объем масляного резервуара |
3 л |
|
Общая S сечения цилиндров |
15 см2 |
|
Макс. температура нагревательного элемента, |
300°С |
|
Общий вес, нетто/брутто |
90/108 кг (0,43 м3) |
|
Транспортировочные габариты |
930х540х510 мм (0,26 м3) 670х510х510 мм (0,17 м3) |
Лучший по качеству среди бюджетных на российском рынке стыковой аппарат для сварки полимерных труб. Собран из качественных комплектующих. Учитывая низкую цену, является самым выгодным вариантом для тех, кто умеет экономить.
Аппарат полностью укомплектован и готов к эксплуатации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазон свариваемых труб, мм | 40-250 |
| Максимальное давление, бар | 100 |
| Мощность двигателя маслостанции, Вт | 750 |
| Привод | Гидравлический |
| Количество зажимов | 4 |
| Общая S сечения цилиндров, (см2) | 11 |
| Напряжение питания, В/Гц | 220/50 |
| Мощность нагревателя, Вт | 2000 |
| Мощность торцевателя, Вт | 1100 |
| Диапазон рабочих температур, °C | 0-300 |
| Транспортировочные габариты, мм |
920х600х550 (0,30 м3), 750х700х720 (0,38 м3) |
| Масса нетто/брутто, кг | 151/191 (0,68 м3) |
| Страна производства | Россия |
Комплект поставки:
1. Центратор (позиционер) с четырьмя зажимами (хомутами) для фиксации свариваемых труб.
2. Маслостанция (гидроблок) с блоком управления.
3. Торцеватель с электроприводом для выравнивания торцов ПЭ труб перед процессом сварки.
4. Электронагреватель (зеркало).
5. Бокс (контейнер) для хранения и переноски электроторцевателя и электронагревателя.
6. Гидравлические шланги с БРС для быстрого соединения центратора с маслостанцией.
7. Редукционные вкладыши (полный комплект на все диаметры труб, указанные в ТХ).
8. Болты для крепления вкладышей всех диаметров (полный комплект).
9. Инструмент и ЗИП.
По дополнительному запросу аппараты комплектуются:
- фланцевый адаптор (зажим для втулок)
- блок протоколирования (регистратор данных сварочного процесса).
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
- 250
- Россия
Гидравлический аппарат для сварки пластиковых труб МСПТ-160
Гидравлический аппарат стыковой сварки полимерных труб МСПТ-160 является лучшим вариантом среди аппаратов средней ценовой линейки на российском рынке, а по соотношению цена/качество, несомненно лучшим среди всех предлагаемых аппаратов, так как обладает высоким качеством и не уступает дорогим европейским аппаратам, имеет большой эксплуатационный ресурс, изготовлен из высококачественных комплектующих, по функциональным возможностям является лидером и не имеет полных аналогов на российском рынке, а по цене значительно дешевле европейских аппаратов. Учитывая такие параметры как сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, мы утверждаем, что аппараты МСПТ на российском вне конкуренции.
Преимущества перед аналогами:
-при изготовлении используются дорогие и качественные материалы и комплектующие;
-самая полная комплектация с расширением всех возможных функциональных параметров;
-высокое качество сборки, оперативность гарантийного и сервисного реагирования;
-высокая ремонтопригодность, наличие 100% запчастей и сервиса 7/24;
-дополнительные ручки для переноски и возможность установки на колеса для транспортировки;
-расширенный диапазон сварки;
-возможность подключения пульта дистанционного управления гидроблоком;
-маслостанция (гидроблок) в шумо-грязезащитном кожухе;
-установлена система поддержания точного давления при отключении гидронасоса;
Более подробно узнать о всех преимуществах можно ниже в описании комплектующих аппарата.
Комплект поставки:
1.Центратор (позиционер, станина, сварочные тиски и т.д.)
2.Маслостанция (гидроблок, гидростанция, гидропривод и т.д.)
3.Торцеватель (рубанок, фреза, устройство для выравнивания торцов и т.д.)
4.Электронагреватель (сварочное зеркало, блин, тарелка, утюг, нагреватель и т.д.)
5.Бокс для торцевателя и нагревателя (контейнер, подставка, футляр и т.д.)
6.Гидравлические шланги (рукава высокого давления)
7.Редукционные вкладыши (съёмные вкладыши, уменьшающие вставки, матрицы, и т.д.)
8.Болты для крепления вкладышей всех диаметров (полный комплект)
9.Инструмент (гаечный ключ и отвертка) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель, кнопка включения торцевателя, токосъёмные щетки электромотора).
|
10.Руководство по эксплуатации, паспорт, гарантийный талон, таблица сварщика. |
Основные узлы (составные части) МСПТ-160
Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-две съёмных ручки для переноски;
-расширенный диапазон сварки от 40 мм. до 160 мм;
-устройство отрыва нагревателя от труб;
-редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать;
-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;
-возможность установки на раму с колесами 200 мм;
-возможность установки колес 110 мм на одну из ручек (для цеховых условий);
Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
-высокое качество сборки и простота конструкции;
-авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
-удлиненные кабели и рукава (РВД) для удобства работы 4 м. на аппаратах до 355 мм и 5 м. на аппаратах больших диаметров (у аналогов обычно 3 м);
Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-качественный электродвигатель;
-расширенный диапазон торцевания (40 - 160 мм);
-удлиненный кабель питания 4 м (обычно 3 м.);
-все детали передаточного механизма повышенной прочности (цепь, звездочки, валы изготовлены из более прочного металла и крупнее размером в отличие от аналогов);
-мощный и надежный фиксатор (защелка);
-защитная крышка из толстого металла с дополнительными винтовыми креплениями на самых концах узких частей, что предотвращает попадание стружки внутрь торцевателя и защищает передаточный цепной механизм от износта и выхода из строя.
Маслостанция (Гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-компактные размеры и небольшой вес;
-металлический защитный кожух;
-электрическая панель защищена крышкой;
-возможность установки цифрового манометра;
-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
-возможность использования отдельного выносного электроблока с пультом ДУ маслостанцией;
-разъём для подключения блока протоколирования;
-удлинённые рукава высокого давления (4 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
По дополнительному запросу аппараты комплектуются:
- фланцевый адаптер (зажим для коротких втулок);
- блок протоколирования (регистратор данных сварочного процесса).
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики МСПТ-160
|
Материалы |
PE, PP, PVDF |
|
Диаметры свариваемых труб |
40,50,63,75,90,110,125,140,160 |
|
Температура окружающей среды |
－15～+45°С (по спецзаказу от -30 до +45 гр.) |
|
Питание |
220V±10%, 50 Гц |
|
Потребляемый ток |
15.5 А |
|
Суммарная мощность электрооборудования |
2.65 кВт |
|
Нагревательный элемент |
1.0 кВт |
|
Привод торцевателя |
0.9 кВт |
|
Гидравлический привод |
0.75 кВт |
|
Максимальное давление |
100 бар |
|
Объем масляного резервуара |
3 л |
|
Общая S сечения цилиндров |
15 см2 |
|
Макс. температура нагревательного элемента, |
300°С |
|
Общий вес, нетто/брутто |
90/108 кг (0,43 м3) |
|
Транспортировочные габариты |
930х540х510 мм (0,26 м3) 670х510х510 мм (0,17 м3) |
Гидравлический аппарат для сварки пластиковых труб МСПТ-160 ПРО
Гидравлический аппарат для стыковой сварки полимерных труб МСПТ-160-ПРО собран специально для тех, кто ценит удобство, компактность, качество и надежность и является лидером среди всех предлагаемых аппаратов на Российском рынке, так как обладает высоким качеством и не уступает дорогим брендовым аппаратам, изготовлен из высококачественных комплектующих, по функциональным возможностям не имеет аналогов на Российском рынке, а по цене значительно дешевле европейских аппаратов. Идеальный вариант для тех, кто ценит качество, но не согласен переплачивать за бренд. Учитывая сервисное обслуживание, высокую ремонтопригодность, наличие и заменяемость запасных частей, оперативность принятия решения по ремонту, можно с уверенностью говорить, что аппараты МСПТ вне конкуренции.
Преимущества перед аналогами:
-при изготовлении используются высококачественные материалы и комплектующие;
-самая полная комплектация с расширением всех возможных функциональных возможностей;
-высокое качество сборки, оперативность гарантийного и сервисного реагирования;
-высокая ремонтопригодность, наличие 100% запчастей и сервиса 7/24;
-возможность установки на колеса для транспортировки;
-расширенный диапазон сварки;
-возможность подключения пульта дистанционного управления гидроблоком;
-маслостанция (гидроблок) в шумо-грязезащитном кожухе;
-установлена система поддержания точного давления при отключении гидронасоса;
Более подробно узнать о всех преимуществах можно ниже в описании комплектующих аппарата.
Комплект поставки:
1.Центратор на колесной раме (диаметр колёс 160 мм.) и с двумя транспортировочными ручками
2.Маслостанция в еврокожухе, с пультом ДУ
3.Торцеватель с концевым выключателем и диапазоном торцевания от 40 до 160 мм.
4.Электронагреватель с удлиненным кабелем (4 м.) и безрезьбовым авиаразъёмом
5.Блок питания в отдельном пластиковом ящике и с разъёмом для протоколёра
6.Гидравлические шланги (2 шт.) удлинённые (4 м.), помещены в защитную оплётку
7.Редукционные вкладыши 40,50,63,75,90,110,125,140 мм.
8.Бокс для хранения торцевателя и нагревателя
9.Болты для крепления вкладышей всех диаметров (полный комплект)
10. Инструмент (гаечный ключ и отвертка) и ЗИП (комплект ножей, крышка масляного бачка с щупом, термопара, комплект уплотнителей для гидроцилиндров, БРС (быстроразъёмное соединение), трехпозиционный переключатель, кнопка включения торцевателя, токосъёмные щетки электромотора).
11.Опорные ролики (2 шт.)
12.Фланцевый адаптер
Основные узлы (составные части) МСПТ-160-ПРО
Центратор
Предназначен для фиксации и центровки, труб или трубы и фитинга при проведении сварочного процесса. Конструкция данной модели, а также качество материалов комплектующих проверены многими годами эксплуатации и гарантируют надежность и устойчивость ко всем нагрузкам и напряжениям, возникающим в процессе сварки под высоким давлением. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-две съёмных ручки для переноски;
-расширенный диапазон сварки от 40 мм. до 160 мм;
-редукционные вкладыши возможны трёх видов: обычные литые как у всех; гнутые из алюминиевого профиля (меньше металла, легче вес, на внутренней поверхности имеют несколько специальных полос, не позволяющих трубе проскальзывать;
-зажимы хомутов изготовлены "литьём под давлением", что значительно увеличивает их прочность в сравнении с "литьём в землю" у аналогов;
-рукава высокого давления между гидроцилиндрами защищены от повреждений металлической спиралью;
-гидроцилиндры имеют оптимальные характеристики (соотношение объёма и эффективной площади сечения), обеспечивающие сложнодостижимый баланс сочетания плавности движения хода зажимов с высокой скоростью, позволяющий производить большее количество сварочных швов в смену, что имеет большое значение при больших объёмах работ и ограничении по времени;
-возможность установки на раму с колесами 200 мм;
-возможность установки колес 110 мм на одну из ручек (для цеховых условий);
Нагреватель
Предназначен для нагрева торцов свариваемых труб и фитингов в сварочном процессе. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-качественное суперизносостойкое антипригарное покрытие, не отслаивается, не стирается (ресурс 5-7 лет при односменной работе);
-высокое качество сборки и простота конструкции;
-авиаразъём безрезьбовый надёжный герметичный (защелкивается в полоборота, быстро, надежно, удобно);
-удлиненные кабели и рукава (РВД) для удобства работы 4 м. на аппаратах до 355 мм и 5 м. на аппаратах больших диаметров (у аналогов обычно 3 м);
Торцеватель
Предназначен для выравнивания торцов труб и фитингов непосредственно перед сварочным процессом. Устанавливается в зоне сварки на направляющие штанги центратора. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-качественный электродвигатель;
-расширенный диапазон торцевания (40 - 160 мм);
-удлиненный кабель питания 4 м (обычно 3 м.);
-все детали передаточного механизма повышенной прочности (цепь, звездочки, валы изготовлены из более прочного металла и крупнее размером в отличие от аналогов);
-мощный и надежный фиксатор (защелка);
-защитная крышка из толстого металла с дополнительными винтовыми креплениями на самых концах узких частей, что предотвращает попадание стружки внутрь торцевателя и защищает передаточный цепной механизм от износта и выхода из строя.
Маслостанция (Гидроблок)
Предназначена для управления движением пары подвижных зажимов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Подробное описание устройства и принципа работы можно прочитать в Руководстве по эксплуатации, прикреплённом выше.
Особенности и преимущества:
-высокое качество материалов, комплектующих и сборки (обеспечивают надежность и долговечность по сравнению с аналогами);
-компактные размеры и небольшой вес;
-металлический защитный кожух;
-установленный гидроаккумулятор для поддержания давления при отключенном гидронасосе;
-отдельный выносной блок питания и управления с разъёмом для блока протоколирования;
-пульт ДУ маслостанцией;
-удлинённые рукава высокого давления (4 м.) с БРС на концах для соединения гидроблока с центратором заключены в защитную оплётку для удобства и компактности.
.
По дополнительному запросу аппараты комплектуются:
- блок протоколирования (регистратор данных сварочного процесса).
.
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики МСПТ-160-ПРО
|
Материалы |
PE, PP, PVDF |
|
Диаметры свариваемых труб |
40,50,63,75,90,110,125,140,160 |
|
Температура окружающей среды |
－15～+45°С (по спецзаказу от -30 до +45 гр.) |
|
Питание |
220V±10%, 50 Гц |
|
Потребляемый ток |
15.5 А |
|
Суммарная мощность электрооборудования |
2.65 кВт |
|
Нагревательный элемент |
1.0 кВт |
|
Привод торцевателя |
0.9 кВт |
|
Гидравлический привод |
0.75 кВт |
|
Максимальное давление |
100 бар |
|
Объем масляного резервуара |
3 л |
|
Общая S сечения цилиндров |
15 см2 |
|
Макс. температура нагревательного элемента, |
300°С |
|
Общий вес, нетто/брутто |
90/108 кг (0,43 м3) |
|
Транспортировочные габариты |
930х540х510 мм (0,26 м3) 670х510х510 мм (0,17 м3) |
Характеристики
- 160
- Россия
- 36 мес.
Аппарат для сварки муфт Nowatech ZERN-3000 без регистрации протоколов, подходит для фитингов до Ø 630 мм
- Сварка фитингов до Ø 800 мм
- 4 типа ввода данных.
В комплекте поставки: ящик для переноски; наконечники для подсоединения к фитингам 4 и 4,7 мм; скребок для зачистки труб; сканер штрих-кодов (опционально).
*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться по требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.
- Большой дисплей с возможностью настройки подсветки;
- Максимальная мощность сварки – 4000 Вт;
- Электронная система управления;
- Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
- Степень защиты IP54;
*Диапазон диаметров приблизительный: муфты разных производителей существенно различаются по необходимой мощности сварки. Перед началом сварки программа управления проверяет параметры источника питания и сопротивление фитинга. Если их значения находятся вне рабочего диапазона,
аппарат автоматически прервет процесс сварки. Процедура безвредна для аппарата и фитинга.
Дополнительное оборудование:
Сканер штрих-кодов
Применение сканера позволяет выполнять процесс электромуфтовой сварки в автоматическом режиме. Устройство считывает данные о необходимых для используемого фитинга параметрах сварки и автоматически настраивает работу сварочного аппарата в соответствии с ними.
Сканер с разъемом RS-232 для аппаратов Nowatech
Устройство автоматического ввода параметров сварки со штрих-кодов электросварных фитингов
- Разъем RS-232 – подходит для подключения электромуфтовых аппаратов Nowatech, произведенных до февраля 2020 г.;
- Размеры сканера: 180×70 мм;
- Кабель растягивается до 400 см.
Аппарат для сварки муфт Nowatech ZEEN-5000 с регистрацией протоколов, подходит для фитингов до Ø 1200 мм и более
- Сварка фитингов до Ø 1200 мм и более;
- 4 типа ввода данных;
- До 3000 протоколов в памяти;
- Передача данных по USB;
- Свидетельство НАКС (дополнительно).
В комплекте поставки:ящик для переноски; наконечники для подсоединения к фитингам 4 и 4,7 мм; скребок для зачистки труб; сканер штрих-кодов (опционально); свидетельство НАКС – (опционально).
*Электромуфтовые сварочные аппараты Nowatech являются универсальными устройствами для сварки фитингов различного диаметра и различных производителей. Диапазон диаметров носит информативный характер, так как фитинги одного и того же диаметра, но от разных производителей могут значительно отличаться по требуемой мощности нагрева. Возможность подготовки сварного шва зависит только от сопротивления закладного нагревателя (спирали) внутри фитинга. Во время начала процесса сварки аппарат проверяет возможность создания соответствующего сварного шва в зависимости от сопротивления фитинга и параметров питания. Если эти значения находятся вне нормы, на экране появится соответствующая информация об ошибке. Данная операция безвредна как для фитинга, так и для устройства.
- Память на 3000 протоколов;
- Сварка труб диаметром до 1200 мм и более;
- Возможность ввода координат GPS;
- Возможность управления с помощью приложения SMART WELD для мобильных устройств;
- Функция обратного отслеживания (traceability);
- Порт USB 2.0;
- Большой дисплей с возможностью настройки подсветки;
- Электронная система управления;
- Возможность ввода данных с помощью штрих-код сканера, вручную или используя функцию «Как предыдущий»;
- Степень защиты IP54;
- Максимальная мощность сварки –
5000 Вт;
*Диапазон диаметров приблизительный: муфты разных производителей существенно различаются по необходимой мощности сварки. Перед началом сварки программа управления проверяет параметры источника питания и сопротивление фитинга. Если их значения находятся вне рабочего диапазона, аппарат автоматически прервет процесс сварки. Процедура безвредна для аппарата и фитинга.
Дополнительное оборудование:
Сканер штрих-кодов
Применение сканера позволяет выполнять процесс электромуфтовой сварки в автоматическом режиме. Устройство считывает данные о необходимых для используемого фитинга параметрах сварки и автоматически настраивает работу сварочного аппарата в соответствии с ними.
Сканер с разъемом RS-232 для аппаратов Nowatech
Устройство автоматического ввода параметров сварки со штрих-кодов электросварных фитингов
- Разъем RS-232 – подходит для подключения электромуфтовых аппаратов Nowatech, произведенных до февраля 2020 г.;
- Размеры сканера: 180×70 мм;
- Кабель растягивается до 400 см.

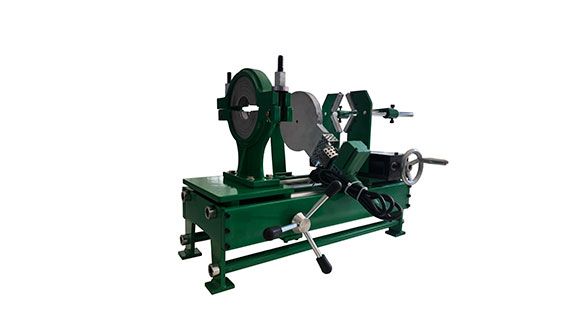

Технические характеристики раструбного сварочного аппарата СР-160
| Диаметр свариваемых труб, мм. | от 40 до 160 |
| Диаметры насадок, мм. | 40,50,63,75,90,110,125,140,160 |
| Время нагрева, мин. | 10 |
| Рабочая температура, град.С. | 0-300 |
| Напряжение питания, В / Гц. | 220 / 50 |
| Потребляемая мощность, Вт. | 2000 |
| Габариты отгрузочные, мм. | 750×500×590 |
| Вес отгрузочные, кг. | 60/68 |
Профессиональный аппарат для раструбной сварки пластиковых труб и фитингов марки Экосвар СР-160 – это аппарат нового поколения электротермических устройств. Устройство выполнено на базе стандартного сварочного аппарата для сварки полимерных труб, но дополнено и усовершенствовано для максимального удобства пользователя, аппарат нового типа удобен в операционном процессе благодаря высокоточному температурному регулятору, который обеспечивает экономию электроэнергии при нагреве, а также аккуратность и качество сварного соединения.
Комплект поставки:
нагревательный элемент с регулировкой температуры, насадки с антипригарным покрытием 40-160 мм, центратор с нагревательным элементом, вкладыши 40-140 мм,
Зип, инструменты.
Порядок работы:
РАБОТА С АППАРАТОМ СОСТОИТ ИЗ ТРЕХ ЭТАПОВ:
- подготовка трубы
- подготовка аппарата к работе
- сварка
1. Подготовка трубы
- очистить предназначенный для сварки участок трубы и рабочие поверхности насадок при помощи целлюлозной бумаги, смоченной в изопропиловом спирте.
- выполнить перпендикулярный срез трубы при помощи соответствующего инструмента (ножниц или трубореза).
2. Подготовка аппарата к работе.
- Извлеките сварочный аппарат из ящика.
- Установите или закрепите сварочный аппарат на рабочем месте при помощи опоры.
- Закрепите в отверстия на нагревательном элементе сменные насадки необходимого диаметра шестигранным ключом.
ВНИМАНИЕ! Сварочный аппарат предназначен для сварки труб и фасонных деталей (фитингов) только из одноименного материала. Аппарат поставляется с завода полностью готовым для его использования, без необходимости дополнительной наладки и настройки.
3. Процесс сварки:
В отличие от стыковой сварки, где нагрев свариваемых поверхностей производится невысокой температурой в течение длительного времени для избежания внутренних напряжений в материале, при раструбной сварке температура нагретого инструмента завышена, и нагрев происходит быстро. Выбор температуры нагретого инструмента при разработке технологии раструбной сварки основывался на нескольких ограничениях.
4. Окончание работы
По окончании работы выключите сварочный аппарат, отсоединив вилку соединительного шнура от сети, и дайте остыть сварочному аппарату. После остывания сварочного аппарата, отсоедините с нагревательного элемента сменные насадки. Очистите сменные насадки от наплавленного полимерного материала.
ВНИМАНИЕ! Для очистки поверхностей нагревательного элемента и сменных насадок от наплавленного полимерного материала, запрещается пользоваться металлическим и предметами, т.к. возможны повреждения тефлонового слоя, которым покрыты насадки. Очистку можно производить плоским деревянным приспособлением или тряпкой из несинтетического материала.
Характеристики
- 65
