Машины шовной сварки

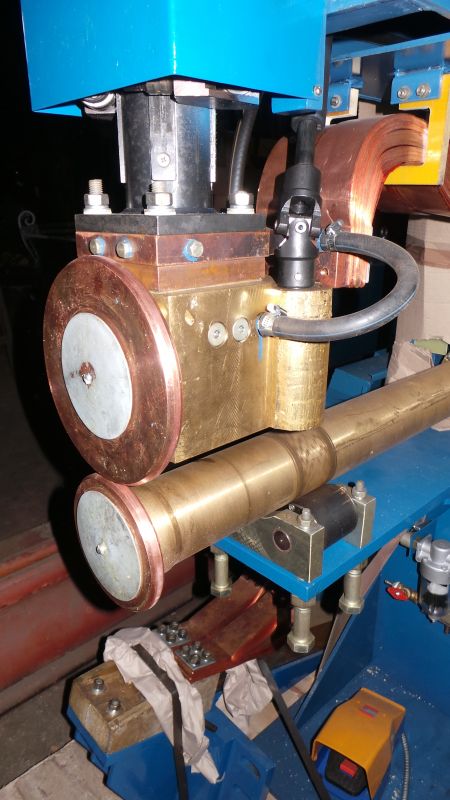

Машины контактной сварки МШ – 2203 используются в производстве для шовной сварки различных изделий. Имеют отличные рабочие характеристики и экономичное энергопотребление при максимальной производительности. В Екатеринбурге на производстве и продаже данных моделей по выгодным ценам специализируется Завод электросварочного оборудования «Искра».
Предназначена для шовной сварки изделий из низкоуглеродистых и легированных сталей без покрытий как при повторно-кратковременном режим, так и при непрерывном прохождении сварочного тока.
Машина переменного тока, стационарная, прессового типа.
Обеспечивает сварку как продольных, так и поперечных швов, плавное регулирование давления между сварочными роликами, фазовое и ступенчатое регулирование скорости сварки в диапазоне от 0,4 – 6 м/мин приводом постоянного тока. Пневматический привод опускания верхнего ролика, водяное охлаждение.
Выпускается по заказу в двух исполнениях:
- Вылет хобота на 400 мм.
- Вылет хобота на 700 мм.
МШ - 2203 предназначена для работы в следующих условиях: температура окружающей среды от плюс 1° С до плюс 35 ° С, влажность окружающей среды до 80% при температуре 25 ° С, атмосферное- давление от 84,0 кПа (630 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.).
Категория 4 предусматривает эксплуатацию машины в закрытых отапливаемых (охлаждаемых) и вентилируемых помещениях.
Технические характеристики
|
Параметр |
Норма |
||
|
Номинальное напряжение питающей сети, В, при частоте 50 Гц |
380 |
||
|
Число фаз для подключения машины |
2 |
||
|
Номинальный длительный вторичный ток, кА |
11 |
||
|
Наибольшая мощность при коротком замыкании, кВА, не более |
112 |
||
|
Номинальный режим работы, ПВ, % |
50 |
||
|
Номинальная мощность при ПВ=50%, кВА |
65 |
||
|
Диапазон толщин свариваемых деталей, мм |
от 0,5+0,5 до 2,0+2,0 |
||
|
Число ступеней регулирования |
4 |
||
|
Номинальное усилие сжатия электродов при давлении сжатого воздуха 380 кПа, Н |
5000 |
||
|
Наибольшее усилие сжатия электродов при давлении сжатого воздуха 490 кПа, Н |
6350±510 |
||
|
Наименьшее усилие сжатия электродов при давлении сжатого воздуха 98 кПа, Н |
1650±130 |
||
|
Номинальный раствор, мм |
85 |
||
|
Полный ход верхнего электрода, мм |
65 |
||
|
Номинальный диаметр верхнего приводного ролика, мм |
200 |
||
|
Линейная скорость сварки на роликовых электродах номинального диаметра, м/мин наибольшая, не менее наименьшая, не более |
6,0 0,4 |
||
|
Максимальная кратковременная производительность при сварке низкоуглеродистой стали толщиной 0,8мм+0,8мм, м/мин |
6 |
||
|
Максимальная длительная производительность при сварке низкоуглеродистой стали толщиной 0,8мм+0,8мм, м/мин |
2,3 |
||
|
Производительность при сварке минимальной толщины, м/ч, не менее |
137 |
||
|
Расход охлаждающей воды, л/ч, не менее |
680 |
||
|
Система контроля и управления или степень оснащения системами контроля и управления |
На интегральных схемах |
||
|
Вылет хобота, мм |
400 |
700 |
|
|
Наибольший вторичный ток, кА |
22±2,2 |
22 |
|
|
Сопротивление вторичного контура постоянному току, Ом х 10−6, не более |
50 |
80 |
|
|
Габаритные размеры, мм, ДхШхВ |
1370х500х1810 |
1730х500х1810 |
|
|
Масса, кг |
760 |
840 |
|
В конструкции машины предусмотрено:
- Плавное регулирование давления между сварочными роликами
- Постоянное давление независимо от износа роликов и колебаний сжатого воздуха в питающей сети
- Плавное опускание верхнего сварочного ролика
- Регулирование сварочного тока изменением вторичного напряжения сварочного трансформатора
- Фазовое регулирование сварочного тока изменением момента включения тиристоров
- Регулирование длительности импульсов сварочного тока и длительности пауз между ними
- Плавное регулирование скорости сварки

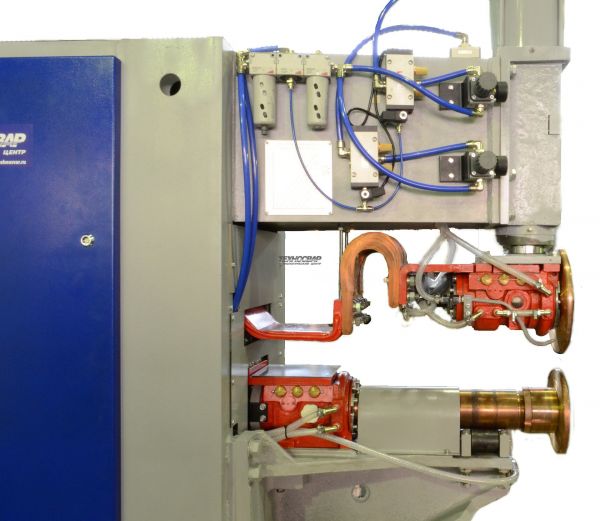

Сварочная машина МШ-3207 предназначена для контактной шовной сварки переменным током металлических конструкций и изделий.
По своим технологическим возможностям сварочная машина позволяет сваривать широкую номенклатуру изделий. Толщина свариваемого материала зависит от марки материала и требования к качеству сварного соединения.
Сварочная машина обеспечивает получение ширины литого участка, соответствующего ГОСТ 15878.
Диапазоны свариваемых толщин:
| Низкоуглеродистая сталь | от 0,5+0,5 до 2,5+2,5 мм |
| Низколегированная сталь | от 0,5+0,5 до 2,0+2,0 мм |
| Нержавеющая сталь | от 0,3+0,3 до1,5+1,5 мм |
| Титановые сплавы | от 0,5+0,5 до 2,0+2,0 мм |
| Хромоникелевые сплавы | от 0,3+0,3 до 0,8+0,8 |
Преимущества сварочной машины МШ-3207:
- Изготовлена из российского сырья и материалов, имеющих все необходимые сертификаты
- Микропроцессорное управление на базе регулятора контактной сварки РКС-810 собственного производства, обеспечивающего хранение в памяти 20 технологических программ сварки и стабильное воспроизведение сварочных параметров
- Установка параметров сварки на лицевой панели регулятора контактной сварки РКС-810У и цифровая индикация установленных параметров
- В качестве источника сварного тока применяется трансформатор собственного изготовления, залитый эпоксидным компаундом
- Жидкостное охлаждение сварочного трансформатора и вторичного контура
Дополнительные опции:
- Автономная жидкостная система охлаждения замкнутого типа
- Автономная компрессорная установка
- Электроды-ролики для контактной сварки различной конфигурации
- Сборочно-сварочные приспособления
*Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте, носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.
