Выпрямители трансформаторного типа

0 руб

уточняйте цену

Сварочный выпрямитель
70-315А, ПН-60%, 380В, медные обмотки

Выпрямитель ВД-306М служит для питания одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током.

Выпрямитель имеет плавное механическое регулирование сварочного тока путём перемещения катушек при вращении рукоятки ходового винта. Обмотки трансформатора выполнены из медного провода и заключены в надёжные изоляционные обоймы.

Выпрямитель оснащен автоматической защитой от нарушения вентиляции и опасных перегрузок.

Для контроля режима сварки выпрямитель оснащен амперметром.

Выпрямитель аттестован по основным сварочным свойствам согласно ГОСТ 25616: начальному зажиганию, стабильности процесса горения, эластичности дуги, качеству формирования шва, разбрызгиванию металла и соответствует требованиям ГОСТ 13821 «Выпрямители однопостовые с падающими внешними характеристиками для дуговой сварки. Общие технические условия», а также всем требованиям безопасности.

Температура эксплуатации от -40 до +40⁰С.

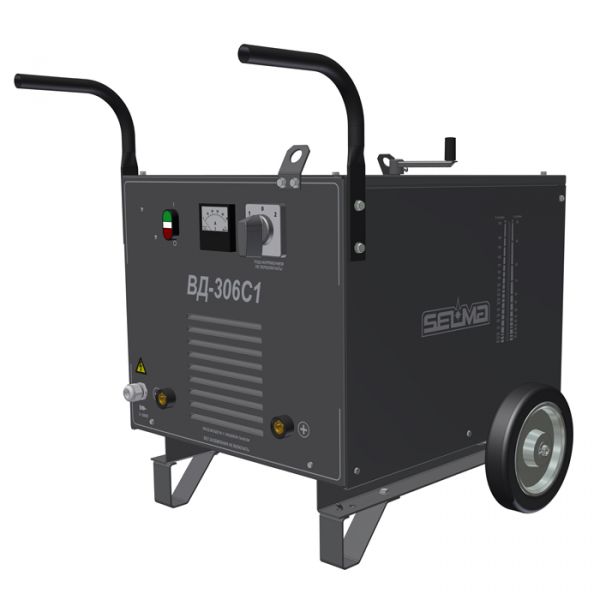

ВД-306С1

0 руб

123 200 руб

Подробное описание товара

Выпрямитель сварочный ВД-306С1 предназначен для ручной дуговой сварки штучными электродами малоуглеродистых, низколегированных и легированных сталей. Выпрямитель ВД-306С1 обеспечивают сварку на постоянном токе и имеет падающие внешние характеристики. Регулирование сварочного тока осуществляется механическим перемещением обмоток трансформатора с указанием сварочного тока по шкале на лицевой панели. Выпрямитель сварочный ВД-306 С1 изготавливается в исполнениях -00 и -01.

Сварочный аппарат ВД-306 С1 изготовлен по техническим условиям ТУ 3441-011-11143754-2003. Вид климатического исполнения - У3 ГОСТ 15150-69. Сварочный выпрямитель предназначен для работы в закрытых помещениях. Группа условий эксплуатации по механическим воздействиям - М1 по ГОСТ 17516.1-90.

Работоспособность выпрямителя обеспечивается при колебаниях напряжения питающей сети от -10% до +5% от номинального.

Сварочный выпрямитель ВД 306С1 рекомендован для использования в условиях цехов промышленных предприятий.

Основные особенности ВД-306С1:

плавно-ступенчатая регулировка сварочного тока;
ВД-306С1 оснащен прибором стрелочной индикации;
диапазон рабочих температур от -40 °С до +40 °С;
обмотки трансформатора на выбор: медные либо алюминиевые.

Общий вид габаритные размеры и масса выпрямителя ВД-306С1, исполнение 00

Устройство ввода сетевого кабеля
Силовой разъем "+"
Блок кнопок "Пуск/ Стоп" с индикатором "Сеть"
Амперметр
Ручка регулировки сварочного тока
Скоба для подъема грузозахватными устройствами
Переключатель ступеней
Силовой разъем "-"
Шкала указателя сварочного тока.

Общий вид габаритные размеры и масса выпрямителя ВД-306С1, установленного на колеса, исполнение 00

Комплект поставки согласовывается при заключении договора на поставку. Для повышения безопасности при выполнении сварочных работ рекомендуется производить эксплуатацию сварочного выпрямителя ВД-306 С1 с применением блока снижения напряжения БСН-10.

Порядок работы:

1. Подготовьте выпрямитель к работе в соответствии с пунктом 4 в паспорте. Подключите к выпрямителю кабель с электрододержателем и кабель с зажимом, соблюдая полярность подключения в соответствии с техпроцессом сварки. Проверьте состояние кабелей. Подключите зажим к свариваемому изделию. Заземлите изделие.

2. Определите величину сварочного тока и диаметр электрода для проведения сварочных работ. Марка электродов должна соответствовать марке свариваемых материалов и роду сварочного тока. Необходимо использовать марки сварочных электродов, предназначенных для сварки на постоянном токе. Ориентировочно режим сварки выбирается в зависимости от толщины металла свариваемых изделий. Для электродов УОНИ 13/45 величину сварочного тока и диаметр электрода можно определить по таблице ниже.

	Величина сварочного тока, А
Толщина свариваемого металла, мм	Электрод 2 мм	Электрод 3 мм	Электрод 4 мм	Электрод 5 мм	Электрод 6 мм
1-2	65-85	75-95	-	-	-
2-3	75-95	95-110	110-120	-	-
3-5	-	110-130	120-140	-	-
4-6	-	-	130-150	-	-
5-8	-	-	-	160-190	-
8-12	-	-	-	190-230	-
10-15	-	-	-	240-270	-
15-18	-	-	-	-	250-320

3. Установите электрод в электрододержатель.

4. С помощью автоматического выключателя на щите питания подайте напряжение сети на выпрямитель, при этом должна загореться лампа "Сеть" на передней панели аппарата.

5. Произведите регулировку сварочного тока при помощи ручки регулировки сварочного тока и переключателя ступеней.

6. Нажать кнопку "Пуск", расположенную на передней панели выпрямителя.

7. Приступить к выполнению сварочных работ.

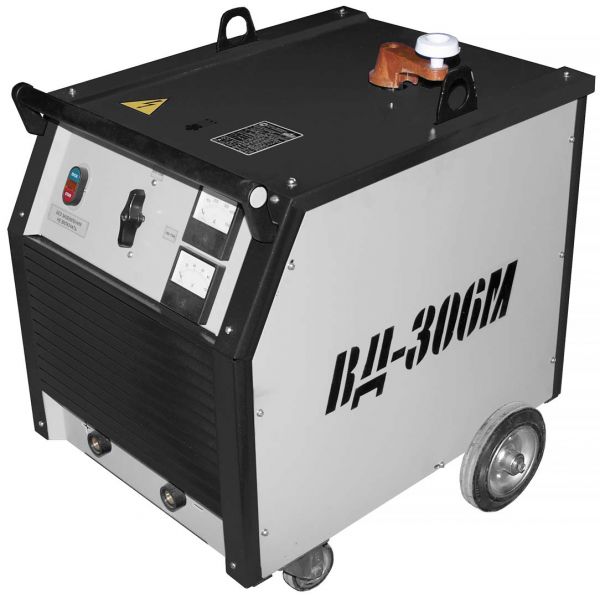

ВД-306М "Север"

0 руб

уточняйте цену

Сварочный выпрямитель
70-315А, ПН-60%, 380В, медные обмотки, исполнение "Север"

Выпрямитель ВД-306М служит для питания одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током.

Конструктивное исполнение "Север" - для работы в тяжелых климатических условиях:

силовой трансформатор изготавливается с трехслойной пропиткой лаком КО-916 изоляции силовых катушек с последующим покрытием покровной эмалью марки ГФ-92;
комплектуется маской сварщика НН-10, электрододержателем ДЕ-2500 (на номинальный ток 500 А) и клеммой заземления фирмы «КОРД».

Выпрямитель имеет плавное механическое регулирование сварочного тока путём перемещения катушек при вращении рукоятки ходового винта. Обмотки трансформатора выполнены из медного провода и заключены в надёжные изоляционные обоймы.

Выпрямитель оснащен автоматической защитой от нарушения вентиляции и опасных перегрузок.

Для контроля режима сварки выпрямитель оснащен амперметром.

Выпрямитель аттестован по основным сварочным свойствам согласно ГОСТ 25616: начальному зажиганию, стабильности процесса горения, эластичности дуги, качеству формирования шва, разбрызгиванию металла и соответствует требованиям ГОСТ 13821 «Выпрямители однопостовые с падающими внешними характеристиками для дуговой сварки. Общие технические условия», а также всем требованиям безопасности.

Температура эксплуатации от -40 до +40⁰С.

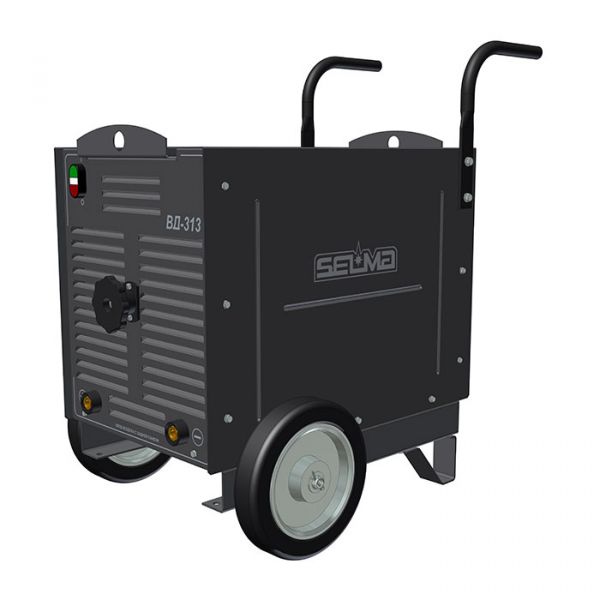

ВД-313

0 руб

104 900 руб

Сварочный выпрямитель ВД-313 предназначен для ручной дуговой сварки и резки углеродистых и легированных сталей, чугуна штучными электродами с основным и целлюлозным покрытием диаметром до 5 мм. Выпрямитель имеет падающие внешние характеристики.

Выпрямитель изготовлен по техническим условиям ТУ 3441-001-00213948-2004.

Вид климатического исполнения - У3 ГОСТ 15150-69. Сварочный выпрямитель предназначен для работы в закрытых помещениях. Группа условий эксплуатации по механическим воздействиям - М1 по ГОСТ 17516.1-90.

Работоспособность выпрямителя обеспечивается при колебаниях напряжения питающей сети от -10% до +5% от номинального.

Общий вид, габаритные размеры и масса выпрямителя ВД-313

Силовой разъем "+"
Ручка регулировки сварочного тока со шкалой указателя сварочного тока
Блок кнопок "Пуск/ Стоп" с индикатором "Сеть"
Скоба для подъема грузозахватными устройствами
Силовой разъем "-"
Устройство заземления
Устройство ввода сетевого кабеля

Общий вид, габаритные размеры выпрямителя ВД-313, установленного на колеса

Комплект поставки согласовывается при заключении договора на поставку. Для повышения безопасности при выполнении сварочных работ рекомендуется производить эксплуатацию сварочного выпрямителя ВД-313 с применением блока снижения напряжения БСН-10.

!Комплект деталей для установки выпрямителя на колеса поставляется по отдельному согласованию, это дополнительная опция.

Порядок работы:

1. Подготовьте выпрямитель к работе в соответствии с пунктом 4 в паспорте. Подключите к выпрямителю кабель с электрододержателем и кабель с зажимом, соблюдая полярность подключения в соответствии с техпроцессом сварки. Проверьте состояние кабелей. Подключите зажим к свариваемому изделию. Заземлите изделие.

2. Определите величину сварочного тока и диаметр электрода для проведения сварочных работ. Марка электродов должна соответствовать марке свариваемых материалов и роду сварочного тока. Необходимо использовать марки сварочных электродов, предназначенных для сварки на постоянном токе. Ориентировочно режим сварки выбирается в зависимости от толщины металла свариваемых изделий. Для электродов УОНИ 13/45 величину сварочного тока и диаметр электрода можно определить по таблице ниже.

	Величина сварочного тока, А
Толщина свариваемого металла, мм	Электрод 2 мм	Электрод 3 мм	Электрод 4 мм	Электрод 5 мм	Электрод 6 мм
1-2	65-85	75-95	-	-	-
2-3	75-95	95-110	110-120	-	-
3-5	-	110-130	120-140	-	-
4-6	-	-	130-150	-	-
5-8	-	-	-	160-190	-
8-12	-	-	-	190-230	-
10-15	-	-	-	240-270	-
15-18	-	-	-	-	250-320

3. Установите электрод в электрододержатель.

4. С помощью автоматического выключателя на щите питания подайте напряжение сети на выпрямитель, при этом должна загореться лампа "Сеть" на передней панели аппарата.

5. Произведите регулировку сварочного тока. Для этого необходимо вращением ручки регулировки сварочного тока освободить винт шунта. Путем перемещения винта шунта установите необходимый сварочный ток, ориентируясь по шкале на винту. После чего необходимо затянуть винт до отказа, тем самым зажать винт.

6. Нажать кнопку "Пуск", расположенную на передней панели выпрямителя.

7. Приступить к выполнению сварочных работ.

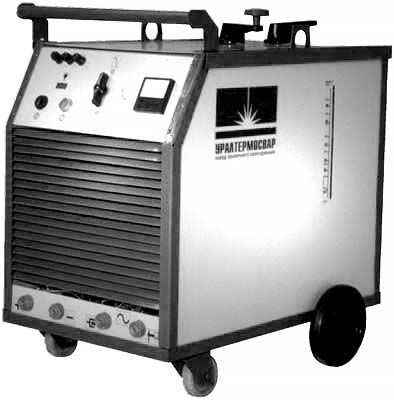

ВД-405

0 руб

уточняйте цену

Сварочный выпрямитель
70-400А, ПН-100%, 380В, постоянный и переменный ток, форсирование тока короткого замыкания

Выпрямитель ВД-405 служит для питания одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов как постоянным, так и переменным током.

Выпрямитель имеет плавное механическое регулирование сварочного тока путём перемещения катушек при вращении рукоятки ходового винта. Обмотки трансформатора выполнены из алюминиевого провода и заключены в надёжные изоляционные обоймы.

При сварке на постоянном токе предусмотрена возможность включения режима форсирования тока короткого замыкания для надежного зажигания и устранения прилипания электрода.

Выпрямитель оснащен автоматической защитой от нарушения вентиляции и опасных перегрузок.

Выпрямитель аттестован по основным сварочным свойствам согласно ГОСТ 25616: начальному зажиганию, стабильности процесса горения, эластичности дуги, качеству формирования шва, разбрызгиванию металла и соответствует требованиям ГОСТ 13821 «Выпрямители однопостовые с падающими внешними характеристиками для дуговой сварки. Общие технические условия», а также всем требованиям безопасности.

Температура эксплуатации от -40 до +40⁰С.

ВДМ-2Х313

0 руб

157 390 руб

Подробное описание товара

Сварочный выпрямитель ВДМ-2х313 предназначен для многопостовой ручной дуговой сварки и резки углеродистых и легированных сталей, чугунов штучными электродами с основным и целлюлозным покрытием диаметром до 5 мм. Выпрямитель имеет падающие внешние характеристики.

Конструктивно в состав выпрямителя входит 2 источника сварочного тока с независимой регулировкой.

Выпрямитель изготовлен по техническим условиям ТУ 3441-096-11143754-2018.

Выпрямитель сварочный ВДМ_2х313 отличается простотой и надежностью конструкции, а также отсутствием традиционных балластных реостатов. Сварочный ток регулируется плавно в одном диапазоне с помощью ручного механического перемещения магнитного шунта горизонтального исполнения (см. фотографии в галерее). Градуировка тока дуги выполнена на внешней поверхности шунта. Механизм такого шунтового регулирования резко уменьшает время, необходимое на смену режима сварки.

Выпрямитель сварочный ВДМ 2х313 имеет превосходные сварочные характеристики, рекомендуется для сварки ответственных конструкций.

ОСОБЕННОСТИ ВДМ-2х313:

сварочный ток плавно регулируется в одном диапазоне;
отказ от подвижных обмоток;
принудительное охлаждение.

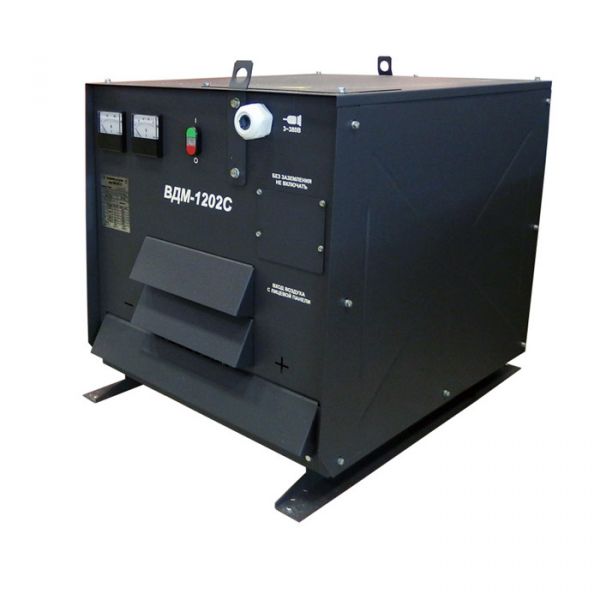

ВДМ-1202С

0 руб

227 000 руб

Подробное описание товара

Выпрямитель сварочный ВДМ 1202 С предназначен для одновременного питания выпрямленным током сварочных постов для ручной дуговой сварки. Выпрямитель имеет жесткие внешние характеристики. Регулировка тока дуги сварочного поста производится с помощью балластного реостата.

Выпрямитель сварочный ВДМ-1202 С применяется в комплекте с балластными реостатами. Регулирование сварочного тока производится для каждого поста сварки независимо с помощью балластного реостата.

Силовая часть выпрямителя сварочного ВДМ 1202С состоит из мощного силового трансформатора и современных выпрямительных модулей на диодах с улучшенной системой воздушного охлаждения.

Сварочный выпрямитель ВДМ-1202С имеет следующие особенности:

жесткая внешняя характеристика;
работает при температурах от -40°С до +40°С;
принудительное охлаждение.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ВДМ-1202С завода "СЭЛМА"

1. КЛАСС ИЗОЛЯЦИИ H

Класс нагревостойкости электротехнического изделия отражает максимальную рабочую температуру, свойственную данному изделию без ухудшения свойств и характеристик (ГОСТ 8865-93 (МЭК 85-84).

Обозначение класса нагревостойкости	Y	A	E	B	F	H
Температура, °С	90	105	120	130	155	180

Доминирующим фактором старения изоляции является температура. Чем выше класс нагревостойкости, тем дольше срок службы ВДМа. У сварочных выпрямителей ВДМ производства завода "СЭЛМА" (город Симферополь) класс нагревостойкости – Н. Для этого применяется не только обмоточный провод и изоляционные материалы с классом Н, также используется кремнийорганический лак КО-916К, которым пропитывают сварочные выпрямители на линии вакуумной пропитки. Только вакуумная пропитка может обеспечить глубокое проникновение лака в конструкцию трансформатора, что, в свою очередь, дополнительно усиливает изоляцию, повышает теплопередачу от внутренних слоев обмоток к наружным. Соответственно улучшается охлаждение обмоток, повышается стойкость к динамически нагрузкам. Как итог - гарантированная долговечность многопостового сварочного выпрямителя ВДМ-1202С.

2. ЧЕСТНЫЕ ХАРАКТЕРИСТИКИ

Заявленные характеристики (сварочный ток 1250А, напряжение 63В, продолжительность работы ПВ=100% и др.) соответствуют фактическим. 1250 Ампер в течение всего рабочего дня без передышек и перегрева – это для ВДМ-1202С норма.

3. БОЛЬШАЯ МАССА

Настоящий ВДМ – тяжёлый ВДМ. Ведь надежный многопостовой выпрямитель построен по классической схеме, проверенной годами, состоящей из силового трансформатора, выпрямительного моста, вентилятора и стального корпуса. Всё это для работы сутками напролет в тяжёлых условиях.

Каждый покупатель может сделать контрольное взвешивание, чтобы проверить массу приобретаемого ВДМ. Масса ВДМ-1202С – 295 кг. Для сравнения подобный сварочный выпрямитель производителя из Смоленской области весит 180 кг. Разница в 1,5 раза.

4. ИНДИКАЦИЯ СВАРОЧНОГО ТОКА И НАПРЯЖЕНИЯ

Каждый сварочный выпрямитель ВДМ-1202С комплектуется на заводе приборами для измерения сварочного тока и напряжения.

5. РАСШИРЕННАЯ ГАРАНТИЯ

Стандартная гарантия завода - 1 год. По желанию покупателя возможна расширенная гарантия на силовой трансформатор на 3/4/5 лет. Выбор за вами!

6. ПРОДОЛЖИТЕЛЬНЫЙ СРОК СЛУЖБЫ

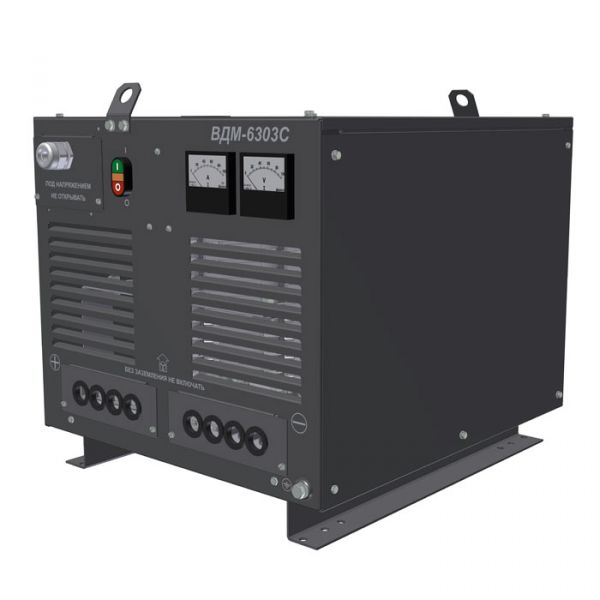

ВДМ-6303С

0 руб

159 000 руб

Подробное описание товара

Выпрямитель сварочный ВДМ 6303С предназначен для комплектации постов ручной дуговой сварки покрытыми электродами изделий из сталей на постоянном токе. ВДМ-6303С применяется в комплекте с балластными реостатами. Регулирование сварочного тока производится для каждого поста сварки независимо с помощью балластного реостата.

Сварочный выпрямитель ВДМ 6303 С имеет следующие особенности:

простая конструкция;
высокая надежность и долговечность работы;
наличие автомата защиты сети;
работает при температурах - 40°С до +50°С;
простота обслуживания и ремонта;
максимально приспособлен для работы в тяжелых условиях эксплуатации.

1. КЛАСС ИЗОЛЯЦИИ H

Класс нагревостойкости электротехнического изделия отражает максимальную рабочую температуру, свойственную данному изделию без ухудшения свойств и характеристик (ГОСТ 8865-93 (МЭК 85-84).

Обозначение класса нагревостойкости	Y	A	E	B	F	H
Температура, °С	90	105	120	130	155	180

2. ЧЕСТНЫЕ ХАРАКТЕРИСТИКИ

Заявленные характеристики (сварочный ток, напряжение, продолжительность работы и др.) соответствуют фактическим. 630 Ампер в течение всего рабочего дня без передышек и перегрева – это для ВДМ-6303С норма.

3. БОЛЬШАЯ МАССА

Настоящий ВДМ – тяжёлый ВДМ. Ведь надежный многопостовой выпрямитель построен по классической схеме, проверенной годами, состоящей из силового трансформатора, выпрямительного моста, вентилятора и стального корпуса. Всё это для работы сутками напролет в тяжёлых условиях.

Каждый покупатель может сделать контрольное взвешивание, чтобы проверить массу приобретаемого ВДМ. Масса ВДМ-6303С – 196 кг.

4. ИНДИКАЦИЯ СВАРОЧНОГО ТОКА И НАПРЯЖЕНИЯ

Каждый сварочный выпрямитель ВДМ-6303С комплектуется на заводе приборами для измерения сварочного тока и напряжения.

5. РАСШИРЕННАЯ ГАРАНТИЯ

Стандартная гарантия завода - 1 год. По желанию покупателя возможна расширенная гарантия на силовой трансформатор на 3/4/5 лет. Выбор за вами!
