ВД-313
Оставить отзыв
Есть в наличии
Способы доставки
- Доставка до терминала ТК производится бесплатно!
Способы оплаты
- Безналичный расчет
Технические характеристики
| Характеристика | Значение | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напряжение питания, В | 380 | ||||||||||||
| Вид электрической сети | трёхфазная | ||||||||||||
| Частота, Гц | 50 | ||||||||||||
| Номинальный сварочный ток, A | 315 | ||||||||||||
| Номинальное рабочее напряжение, В | 32.6 | ||||||||||||
| Регулирование сварочного тока | плавное | ||||||||||||
| Напряжение на холостом ходу, В | 72 | ||||||||||||
| Диапазон регулирования сварочного тока, А | 60~315 | ||||||||||||
| Диапазон регулирования напряжения, В | 22,4~32,6 | ||||||||||||
| Потребляемая мощность при номинальном токе, кВА | 26 | ||||||||||||
| Номинальный ток главных цепей автомата, А | 50 | ||||||||||||
| Номинальный режим работы ПВ при цикле 10 мин., % | 60 | ||||||||||||
| Производитель | СЭЛМА | ||||||||||||
| Класс изоляции | H | ||||||||||||
| Класс защиты | IP22 | ||||||||||||
| Рабочая температура, °C | от -40 до +40 | ||||||||||||
| Гарантия производителя | 1 год | ||||||||||||
| Масса, кг | 83 | ||||||||||||
| Масса в упаковке, кг | 97 | ||||||||||||
| Габаритные размеры (ДхШхВ), мм | 950х825х570 | ||||||||||||
| Габаритные размеры без колес (ДхШхВ), мм | 770х575х405 | ||||||||||||
Сварочный выпрямитель ВД-313 предназначен для ручной дуговой сварки и резки углеродистых и легированных сталей, чугуна штучными электродами с основным и целлюлозным покрытием диаметром до 5 мм. Выпрямитель имеет падающие внешние характеристики.
Выпрямитель изготовлен по техническим условиям ТУ 3441-001-00213948-2004.
Вид климатического исполнения - У3 ГОСТ 15150-69. Сварочный выпрямитель предназначен для работы в закрытых помещениях. Группа условий эксплуатации по механическим воздействиям - М1 по ГОСТ 17516.1-90.
Работоспособность выпрямителя обеспечивается при колебаниях напряжения питающей сети от -10% до +5% от номинального.
Общий вид, габаритные размеры и масса выпрямителя ВД-313
- Силовой разъем "+"
- Ручка регулировки сварочного тока со шкалой указателя сварочного тока
- Блок кнопок "Пуск/ Стоп" с индикатором "Сеть"
- Скоба для подъема грузозахватными устройствами
- Силовой разъем "-"
- Устройство заземления
- Устройство ввода сетевого кабеля

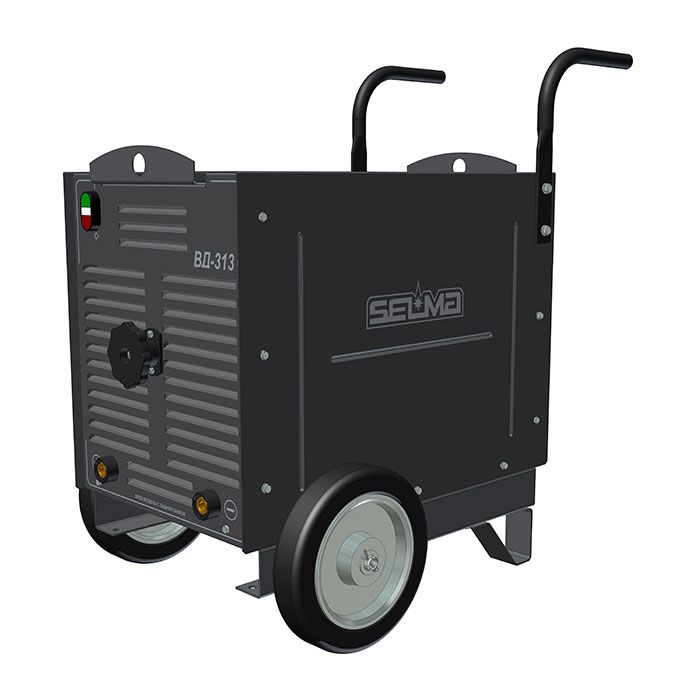

Общий вид, габаритные размеры выпрямителя ВД-313, установленного на колеса
Комплект поставки согласовывается при заключении договора на поставку. Для повышения безопасности при выполнении сварочных работ рекомендуется производить эксплуатацию сварочного выпрямителя ВД-313 с применением блока снижения напряжения БСН-10.
!Комплект деталей для установки выпрямителя на колеса поставляется по отдельному согласованию, это дополнительная опция.
Порядок работы:
1. Подготовьте выпрямитель к работе в соответствии с пунктом 4 в паспорте. Подключите к выпрямителю кабель с электрододержателем и кабель с зажимом, соблюдая полярность подключения в соответствии с техпроцессом сварки. Проверьте состояние кабелей. Подключите зажим к свариваемому изделию. Заземлите изделие.
2. Определите величину сварочного тока и диаметр электрода для проведения сварочных работ. Марка электродов должна соответствовать марке свариваемых материалов и роду сварочного тока. Необходимо использовать марки сварочных электродов, предназначенных для сварки на постоянном токе. Ориентировочно режим сварки выбирается в зависимости от толщины металла свариваемых изделий. Для электродов УОНИ 13/45 величину сварочного тока и диаметр электрода можно определить по таблице ниже.
| Величина сварочного тока, А | |||||
| Толщина свариваемого металла, мм | Электрод 2 мм | Электрод 3 мм | Электрод 4 мм | Электрод 5 мм | Электрод 6 мм |
| 1-2 | 65-85 | 75-95 | - | - | - |
| 2-3 | 75-95 | 95-110 | 110-120 | - | - |
| 3-5 | - | 110-130 | 120-140 | - | - |
| 4-6 | - | - | 130-150 | - | - |
| 5-8 | - | - | - | 160-190 | - |
| 8-12 | - | - | - | 190-230 | - |
| 10-15 | - | - | - | 240-270 | - |
| 15-18 | - | - | - | - | 250-320 |
3. Установите электрод в электрододержатель.
4. С помощью автоматического выключателя на щите питания подайте напряжение сети на выпрямитель, при этом должна загореться лампа "Сеть" на передней панели аппарата.
5. Произведите регулировку сварочного тока. Для этого необходимо вращением ручки регулировки сварочного тока освободить винт шунта. Путем перемещения винта шунта установите необходимый сварочный ток, ориентируясь по шкале на винту. После чего необходимо затянуть винт до отказа, тем самым зажать винт.
6. Нажать кнопку "Пуск", расположенную на передней панели выпрямителя.
7. Приступить к выполнению сварочных работ.
