УСТАНОВКИ ДЛЯ ДУГОВОЙ СВАРКИ ЗАКЛАДНЫХ ДЕТАЛЕЙ ПОД ФЛЮСОМ

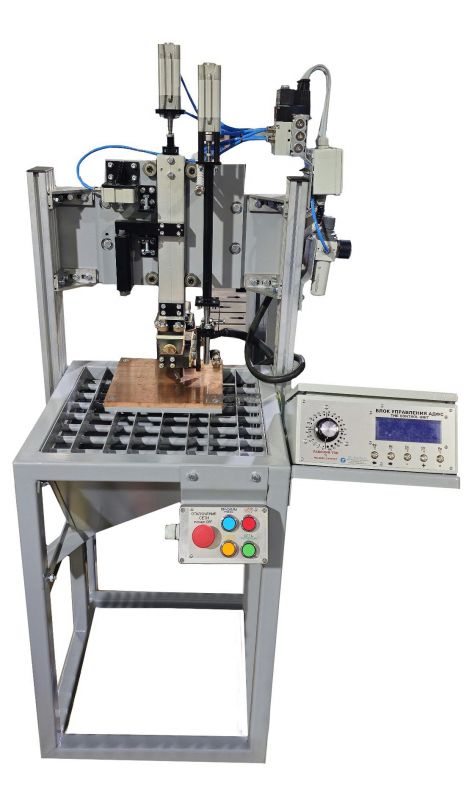

Установка для дуговой сварки закладных деталей под флюсом типа АДФС-2002 УХЛ4 предназначена для автоматической дуговой сварки закладных деталей под слоем флюса в производстве сборного железобетона. Приварка стержней из арматурной стали гладкого и периодического профиля к плоским поверхностям сортового проката производится в тавр,  способ сварного соединения Т1-Мф в соответствии с ГОСТ 14098-2014 и ГОСТ 10922. Образованию равнопрочного сварного соединения способствует применение дуги горящей под слоем флюса между стержнем и пластиной. В качестве источника сварочного тока применяется выпрямитель типа Пионер - А1200. Процесс сварки автоматизирован.

Габариты закладных деталей

Преимущества:

Низкое энергопотребление по сравнению с трансформаторными сварочными источниками – 68 кВА (на базе ВДУ-1204 – 168 кВА)

Воздушное охлаждение (не требуется блок автономного охлаждения)

Предварительная установка сварочного напряжения

Плавная регулировка сварочного тока

Цифровая индикация сварочного тока и напряжения на блоке управления

Минимальное разбрызгивание при сварке

Простота в эксплуатации

Малый вес и габаритные размеры, по сравнению с трансформаторными   сварочными источниками типа ВДУ-1204

Работа при температурах окружающей среды 0…+40° С

Состав сварочной установки АДФС-2002

Установка АДФС-2002 с блоком управления

Инверторный источник Пионер-А 1200

Комплект кабелей подключения

Комплект ЗИП (губка, прижим)

Комплект эксплуатационной дкументации

Дополнительные опции:

Автономная компрессорная установка

Флюс для сварки

       *Обращаем Ваше внимание , в целях улучшения качества, наше оборудование находится в постоянном процессе доработки и усовершенствования. Технические характеристики и внешний вид, приведенные на сайте,  носят исключительно ознакомительный характер и не являются публичной офертой. Производитель оставляет за собой право вносить любые изменения.

       **Копирование данных, без согласования с администрацией сайта, запрещено.

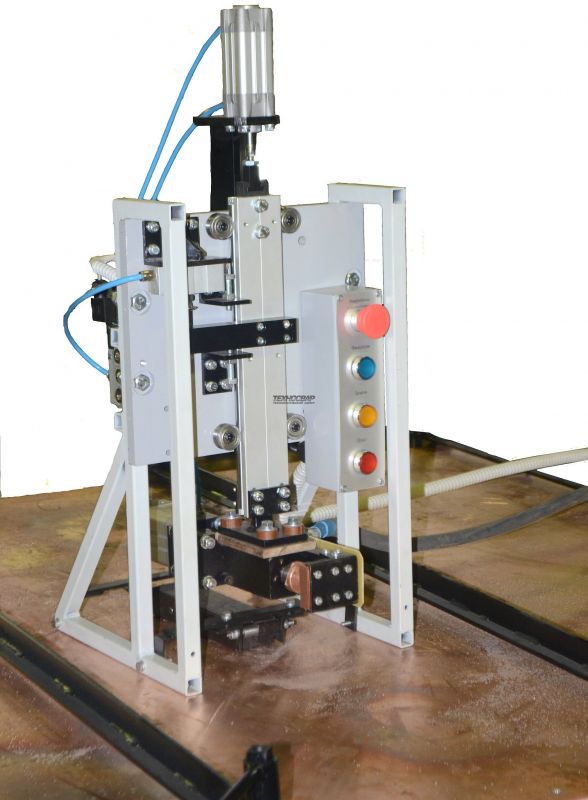

Мобильная установка типа АДФС-2001М предназначена для автоматической дуговой сварки закладных деталей под слоем флюса. Приварка стержней из арматурной стали гладкого и периодического профиля к плоским поверхностям сортового проката производится в тавр, способ сварного соединения Т1-Мф в соответствии с ГОСТ 14098-2014 и ГОСТ 10922.

Конструкция установок АДФС предполагает ручную закладку арматурных стрежней, металлических листов и засыпку флюса.

Габариты закладных деталей

Преимущества сварочной установки АДФС-2001М

• Магнитный фиксатор в основании сварочной головки
• Пульт управления на сварочной головке работает параллельно с выносным блоком управления, обеспечивает запуск сварочного процесса и активирует магнитный фиксатор для закрепления сварочной головки на металлическом листе.

• Автоматическое управление циклом сварки:

1. Отрыв стержня при зажигании дуги
2. Зажигание дуги при отрыве стержня, горение дуги при неподвижном стержне
3. Выдержка времени сварки при неподвижном стрежне
4. Осадка стержня в ванну расплавленного металла
5. Выдержка времени при кристаллизации (охлаждении) сварочной ванны

Состав сварочной установки АДФС-2001М

• Мобильная установка АДФС-2001М
• Выпрямитель (источник) постоянного тока типа ВДУ-1204
• Выносной блок управления

Дополнительные опции:

• Автономная компрессорная установка
• Инверторный источник сварочного тока (Исполнение сварочной машины АДФС-2001МИ)
• Флюс для сварки
• Дополнительное оборудование: стол, сборочный стапель

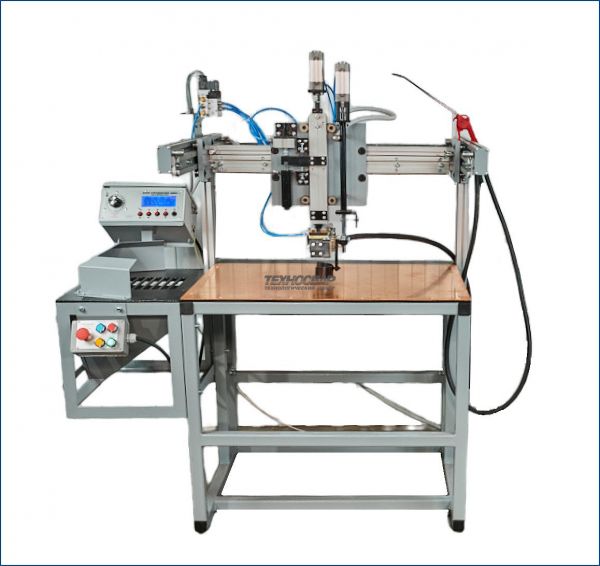

Установка типа АДФС-2001 предназначена для автоматической дуговой сварки закладных деталей под слоем флюса. Приварка стержней из арматурной стали гладкого и периодического профиля к плоским поверхностям сортового проката производится в тавр, способ сварного соединения Т1-Мф в соответствии с ГОСТ 14098-2014 и ГОСТ 10922.

Конструкция установок АДФС предполагает ручную закладку стрежней, металлических листов и засыпку флюса.

Габариты закладных деталей

Основные преимущества установки АДФС-2001 с источником Пионер – А 1200:

• Низкое энергопотребление по сравнению с трансформаторными сварочными источниками – 68 кВА (на базе ВДУ-1204 – 168 кВА)
• Воздушное охлаждение (не требуется блок автономного охлаждения)
• Предварительная установка сварочного напряжения
• Плавная регулировка сварочного тока
• Цифровая индикация сварочного тока и напряжения на блоке управления
• Минимальное разбрызгивание при сварке
• Простота в эксплуатации
• Малый вес и габаритные размеры, по сравнению с трансформаторными   сварочными источниками типа ВДУ-1204
• Работа при температурах окружающей среды 0…+40° С
• Установка проходного типа, что позволяет производить сварку длинномерных изделий как по оси X, так и по оси Y

Состав сварочной установки АДФС-2001

• Установка АДФС-2001 с блоком управления
• Инверторный источник Пионер-А 1200
• Комплект ЗИП
• Комплект эксплуатационной дкументации

Дополнительные опции:

• Автономная компрессорная установка
• Флюс для сварки

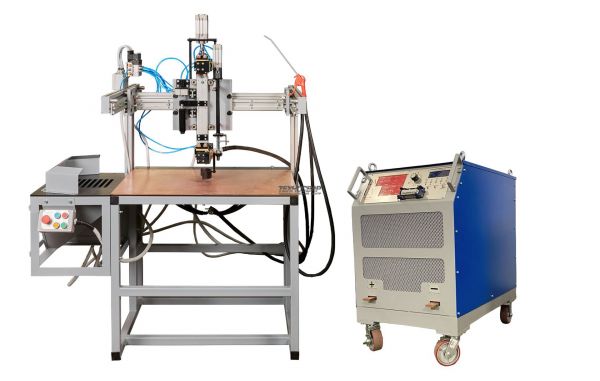

Установка типа АДФС-3001 предназначена для автоматической дуговой сварки закладных деталей под слоем флюса. Приварка стержней из арматурной стали гладкого и периодического профиля к плоским поверхностям сортового проката производится в тавр, способ сварного соединения Т1-Мф в соответствии с ГОСТ 14098-2014 и ГОСТ 10922.

Конструкция установок АДФС предполагает ручную закладку стрежней, металлических листов и засыпку флюса.

Габариты закладных деталей

Преимущества АДФС-3001

• Ручное горизонтальное перемещение механизма зажатия стержня с последующей фиксацией во время сварки, для возможности приварки анкеров по заданным координатам.
• Перемещение по осям: Х - 400 мм , Y - 400 мм
• Дополнительное зажимное устройство позволяет фиксировать арматурные стержни длиной до 2500 мм
• Блок управления обеспечивает хранение в памяти до 20 сварочных программ и воспроизведение заданного цикла работы в автоматическом режиме:

1. Подачу арматурного стержня в процессе сварки
2. Включение подачи сварочного тока и его отключение после завершения цикла
3. Зажигание дуги при отрыве стержня, горение дуги при неподвижном стержне
4. Осадка под током в ванну расплавленного металла
5. Кристаллизация

Состав сварочной установки АДФС-3001

• Установка АДФС-3001 с блоком управления
• Выпрямитель (источник) постоянного тока типа ВДУ-2000

Дополнительные опции:

• Автономная компрессорная установка
• Инверторный источник сварочного тока (исполнение сварочной установки АДФС-3001И)
• Флюс для сварки
