Выпрямители сварочные инверторного типа

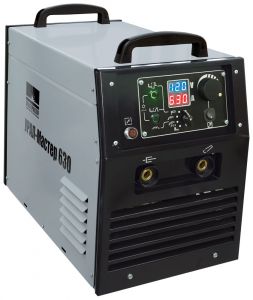

Выпрямитель УРАЛ-Мастер 630 предназначен для питания одного поста:
- механизированной сварки;
- ручной дуговой сварки электродом с любым типом покрытия;
- воздушно-дуговой строжки.

При механизированной сварке и наплавке выпрямитель совместим с механизмами подачи сварочной проволоки производства АО «Уралтермосвар»: УРАЛ-5, УРАЛ-3М, УРАЛ-4, ПДГО-512 УРАЛ.

Выпрямитель в режиме ручной дуговой сварки обеспечивает:

• плавную настройку сварочного тока;

• ограничение напряжения холостого хода величиной 12В;

• форсирование тока короткого замыкания;

• защиту от прилипания электрода;

• стабилизацию заданного сварочного тока;

• индикацию параметров сварки на цифровом дисплее;

• горячий старт.

В режиме механизированной (полуавтоматической) сварки и наплавки выпрямитель обеспечивает:

• регулировку электронной индуктивности, которая заключается в изменении скорости нарастания и спада тока короткого замыкания, при этом меняется степень форсирования дуги и глубина проплавления. При уменьшении индуктивности уменьшается сечение конуса дуги, а её концентрация наоборот растёт, при этом увеличивается глубина проплавления металла, а ширина сварочного шва уменьшается. При увеличении индуктивности происходят обратные процессы;

• режим калибровки сопротивления сварочной цепи до начала сварки: в этом режиме система управления измеряет и запоминает сопротивление сварочной цепи, и далее поддерживает установленное на источнике или подающем механизме значение напряжения непосредственно на дуге с учетом падения напряжения в сварочном кабеле;

• специально настроенный режим для сплошной проволоки диаметром 2,0 мм

• короткий стартовый импульс тока для улучшения зажигания;

• индикацию обнаруженных неисправностей на дисплее;

• экономный алгоритм работы вентилятора охлаждения силовой части.  При длительной паузе в работе аппарат переходит в спящий режим.

Силовая часть инвертора имеет защиту от длительного короткого замыкания, перегрева, повышенного и пониженного напряжения сети.

Выпрямитель адаптирован для работы от генераторных установок и обеспечивают устойчивую работу при колебаниях напряжения питающей сети +10 / –10%.

Все платы управления покрыты слоем надёжного компаунда для защиты от пыли и влаги. Корпус источника состоит из двух изолированных друг от друга отсеков, в верхнем находятся платы управления, а в нижнем силовые элементы, охлаждающий воздух протекает только по нижнему отсеку, что предохраняет платы от попадания пыли и влаги.

Температура эксплуатации от –40° до +40°C.

Выпрямитель УРАЛ-Мастер 500 (02) предназначен для питания постоянным током одного поста механизированной сварки проволокой сплошного сечения и порошковой проволокой в среде защитных газов, а также самозащитной порошковой проволокой, ручной дуговой сварки электродом с любым типом покрытия, ручной аргонодуговой сварки неплавящимся электродом с контактным зажиганием дуги.

Выпрямитель обеспечивает:

• индикацию параметров сварки на цифровом дисплее;
• четкую стабилизацию заданных параметров сварки;
• автоматическую защиту от перегрева;
• мониторинг и индикацию ошибок аварийных ситуаций, при которых работа выпрямителя автоматически блокируется;
• автосохранение параметров сварки при отключении питания инвертора;
• подключение и управление работой блока жидкостного охлаждения горелки БО-02.

При ручной дуговой сварке:

• выбор наклона внешней характеристики для сварки электродами с основным или целлюлозным покрытием;
• плавную настройку сварочного тока как с источника, так и с пульта дистанционного управления;
• ограничение напряжения холостого хода (12В);
• форсирование тока короткого замыкания;
• защиту от прилипания электрода;
• регулируемый горячий старт.

При механизированной сварке:

• плавную (в том числе предварительную) настройку напряжения на дуге;
• управляемый перенос электродного металла при сварке короткими замыканиями в среде защитных газов, регулировку скорости нарастания тока короткого замыкания (регулировка электронной индуктивности);
• легкое зажигание и качественное формирование сварочного шва;
• высокую скорость сварки при минимальном разбрызгивании.

При ручной аргонодуговой сварке:

• формирование крутопадающей ВАХ в диапазоне рабочих токов
• плавную настройку сварочного тока как с источника, так и с пульта дистанционного управления;
• ограничение напряжения холостого хода (12В);
• зажигание дуги с касанием и последующим поднятием электрода;
• плавное нарастание тока при зажигании дуги;
• сварку пульсирующей дугой с регулировкой периода повторения импульсов и величины коэффициента заполнения;
• защиту от прилипания электрода.

Наличие вентиляционных каналов обеспечивает защиту от оседания пыли. Для снижения расхода энергии и уменьшения объёма попадания пыли вентилятор охлаждения работает только в период сварки.

Устойчивая работа при колебаниях напряжения питающей сети от -20 до +15%.

Выпрямитель рекомендуется для сварки неповоротных стыков труб нефте- и газопроводов и других ответственных конструкций. Адаптирован к работе от электростанций, виброустойчив, может устанавливаться в любые передвижные агрегаты.

	Выпрямитель включен в:   Перечень сварочного оборудования и оборудования для термической резки, рекомендованного к применению в составе технологий сварки при строительстве, реконструкции и капитальном ремонте объектов ПАО «Газпром»; Реестр основных видов продукции, закупаемой ПАО «Транснефть».

Температура эксплуатации от -40 до +40⁰С.

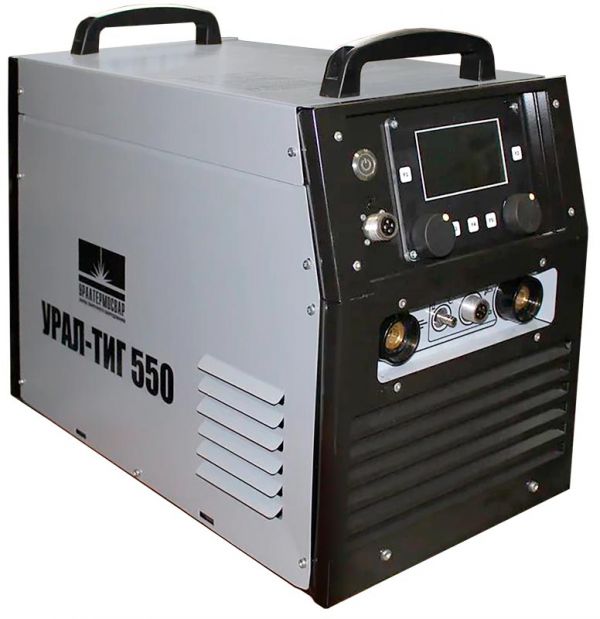

УРАЛ-ТИГ 550 предназначен:

• для аргонодуговой сварки на постоянном и переменном токе или в импульсном режиме с бесконтактным зажиганием дуги или точечным касанием электрода;
• для ручной дуговой сварки на постоянном токе и переменном токе или в импульсном режиме пульсирующей дугой.

Адаптирован:

• для работы от генераторных установок передвижных мастерских;
• для монтажных работ при ремонте и строительстве обвязки трубопроводов, компрессорных станций;
• для работы в судостроении;
• для производства строительных конструкций, технологических емкостей.

Обеспечивает:

• устойчивую работу при колебаниях напряжения питающей сети (+15/-15%);
• эксплуатацию при перепадах температурот -20⁰С до +40⁰С.;
• легкую настройку параметров сварки благодаря жк-дисплею
• возможность оснащения блоком жидкостного охлаждения горелки, пультом дистанционного управления или педалью, тележкой для более легкой транспортировки.

Особенности сварочного аппарата:

• платы аппарата надежно защищены от попадания пыли и влаги;
• наличие вентиляционных каналов и интеллектуальный режим работы вентилятора снижают загрязнение сварочного инвертора;
• режим самодиагностики и обнаружения кодов неисправностей с последующей их индикацией; сохранение режимов сварки РД и РАД 100 ячеек памяти;
• после окончания сварки, пятисекундная индикация на дисплее последних настроек тока и напряжения;
• возможность изменения диапазона регулирования сварочного тока с пульта дистанционного управления;
• Подключение пульта ДУ с цифровой индикацией.

Функции в режиме РД сварки:

• защита от залипания электрода;
• «горячий» старт (настраивается ток старта и продолжительность старта), форсирование тока короткого замыкания;
• импульсный режим при сварке постоянным или переменным током;
• ограничение напряжения холостого хода до безопасных 12В;

Функции в режиме РАД сварки:

• Синергетика: выбор материала, его толщины и шва сварки;
• режимы работы кнопки горелки: 2Т, 4Т, 4Т2 (двухуровневый ток) и сварка точками;
• настраиваемые параметры: время газа до сварки, ток старта, время старта, время нарастания тока, сварочный ток (ток импульса), ток паузы импульсного режима, заполнение импульса, частота импульсов, время спада тока, ток кратера, время тока кратера, время газа после сварки;
• для переменного тока: частота, баланс, форма тока (синусоида, прямоугольник, трапеция, треугольник).
• Выбор режимов защиты от залипания электрода, режим теста газа.

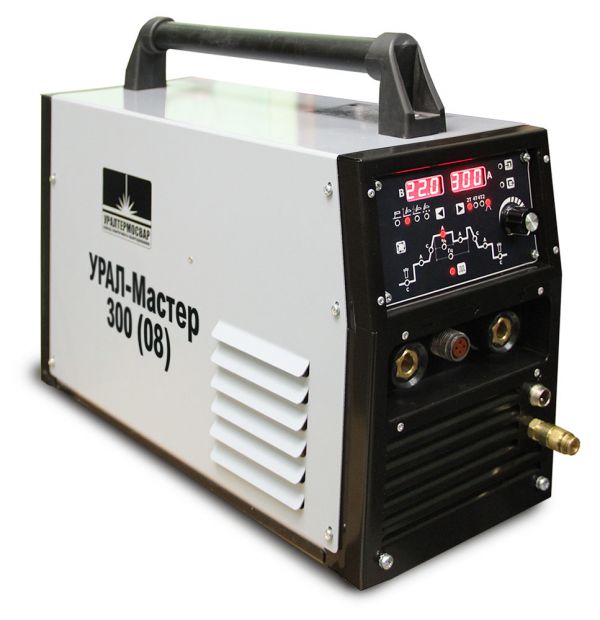

Аппарат УРАЛ-Мастер 300 (08) предназначен для аргонодуговой и ручной дуговой сварки на постоянном токе или в импульсном режиме пульсирующей дугой в цеховых и полевых условиях.

Имеет функции зажигания дуги высокочастотным осциллятором (с возможностью регулирования мощности ВЧ-поджига) и точечным касанием электрода. Режимы работы кнопки горелки: 2Т, 4Т, 4Т2 (двухуровневый ток) и сварка точками. Для 2Т и 4Т доступны функции повторного старта.

Сварочный инвертор специально разработан для эксплуатации в тяжелых трассовых условиях при перепадах температур для исполнения «Север» от -50⁰С до +50⁰С, имеет прочный и легкий мобильный корпус. Обеспечивает сварочный ток 350А при ПН=100% при +40⁰С и устойчивую работу при колебаниях напряжения питающей сети ( +15 / -20 % ), в том числе от генераторных установок.

Интуитивно понятная многофункциональная панель управления УРАЛ-Мастер 300 (08)  с цифровыми индикаторами позволяет легко настраивать параметры сварки.

Платы аппарата надежно защищены от попадания пыли и влаги. Наличие вентиляционных каналов и интеллектуальный режим работы вентилятора снижают загрязнение сварочного инвертора.

Аппарат обеспечивает:

• защиту от залипания электрода при сварке;

• функцию «горячий» старт;

• ограничение напряжения холостого хода до безопасных 12В;

• форсирование тока короткого замыкания;

• цифровую индикацию параметров сварки, индикацию тока и напряжения после окончания сварки;

• сохранение и считывание из 99 ячеек памяти режимов сварки;

• режим сна с пониженным электропотреблением после неактивного периода;

• интеллектуальный режим работы вентилятора и блока охлаждения горелки;

• режим самодиагностики и обнаружения кодов неисправностей с последующей их индикацией;

• режим автокалибровки сопротивления сварочных кабелей;

• возможность изменения диапазона регулирования сварочного тока с пульта дистанционного управления относительно настроенного с панели управления.

• режим блокировки панели управления от случайного нажатия.

• дистанционное управление с пульта ДУ или с педали.

• возможность подключения сварочной горелки как с воздушным, так и с жидкостным охлаждением.

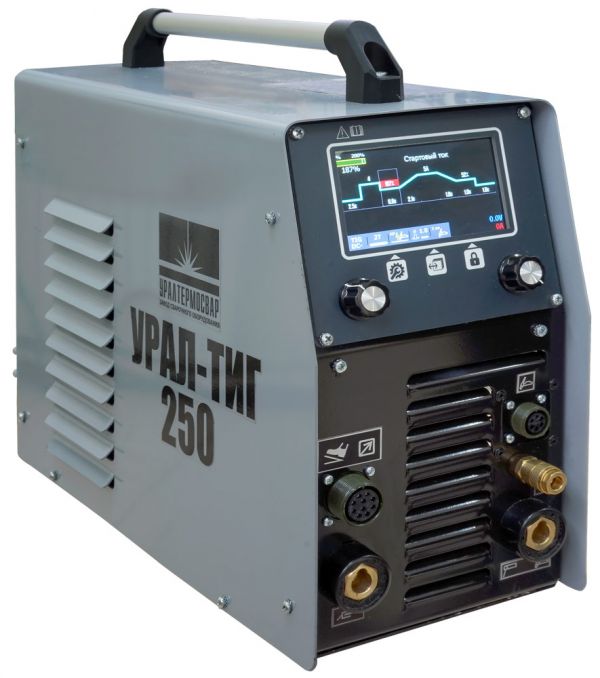

УРАЛ-ТИГ 250 предназначен:

• для аргонодуговой сварки на постоянном и переменном токе или в импульсном режиме с бесконтактным зажиганием дуги или точечным касанием электрода;
• для ручной дуговой сварки на постоянном токе и переменном токе или в импульсном режиме пульсирующей дугой.

Адаптирован:

• для работы от генераторных установок передвижных мастерских;
• для монтажных работ при ремонте и строительстве обвязки трубопроводов, компрессорных станций;
• для работы в судостроении;
• для производства строительных конструкций, технологических емкостей.

Обеспечивает:

• устойчивую работу при колебаниях напряжения питающей сети (+15/-15%);
• эксплуатацию при перепадах температурот -20⁰С до +40⁰С.;
• легкую настройку параметров сварки благодаря жк-дисплею
• возможность оснащения блоком жидкостного охлаждения горелки, пультом дистанционного управления или педалью, тележкой для более легкой транспортировки.

Особенности сварочного аппарата:

• платы аппарата надежно защищены от попадания пыли и влаги;
• наличие вентиляционных каналов и интеллектуальный режим работы вентилятора снижают загрязнение сварочного инвертора;
• режим самодиагностики и обнаружения кодов неисправностей с последующей их индикацией; сохранение режимов сварки РД и РАД 100 ячеек памяти;
• после окончания сварки, пятисекундная индикация на дисплее последних настроек тока и напряжения;
• возможность изменения диапазона регулирования сварочного тока с пульта дистанционного управления;
• Подключение пульта ДУ с цифровой индикацией.

Функции в режиме РД сварки:

• защита от залипания электрода;
• «горячий» старт (настраивается ток старта и продолжительность старта), форсирование тока короткого замыкания;
• импульсный режим при сварке постоянным или переменным током;
• ограничение напряжения холостого хода до безопасных 12В;

Функции в режиме РАД сварки:

• Синергетика: выбор материала, его толщины и шва сварки;
• режимы работы кнопки горелки: 2Т, 4Т, 4Т2 (двухуровневый ток) и сварка точками;
• настраиваемые параметры: время газа до сварки, ток старта, время старта, время нарастания тока, сварочный ток (ток импульса), ток паузы импульсного режима, заполнение импульса, частота импульсов, время спада тока, ток кратера, время тока кратера, время газа после сварки;
• для переменного тока: частота, баланс, форма тока (синусоида, прямоугольник, трапеция, треугольник).
• Выбор режимов защиты от залипания электрода, режим теста газа.

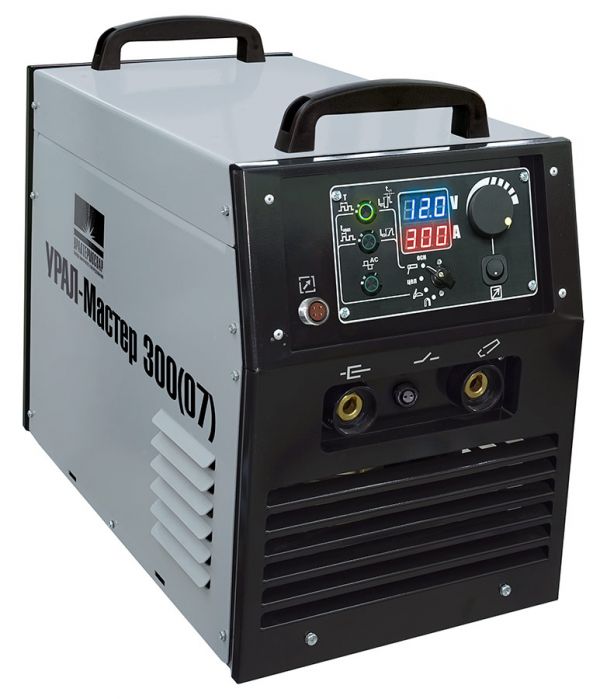

Аппарат сварочный инверторный УРАЛ–Мастер 300(07) оснащен функцией компенсации магнитного поля намагниченной трубы и предназначен для использования в качестве источника питания постоянным или переменным током одного сварочного поста при ведении сварки следующими способами:

• Способ РД (ручной дуговой сварки) - сварки покрытыми электродами с любым типом покрытия, в т. ч. и целлюлозным. Аппарат позволяет проводить сварку корневого слоя шва намагниченного трубопровода переменным током повышенной частоты, высокочастотное магнитное поле которого, препятствует сдуванию дуги магнитным полем трубы, а также заполняющих и облицовочных слоев шва постоянным током.

• Способ РАД (аргонодуговой сварки) – сварки неплавящимся электродом в среде аргона малоуглеродистых и нержавеющих сталей, сплавов меди, титана (за исключением алюминия и его сплавов) при контактном зажигании дуги с мягким пуском.

Компенсация влияния магнитного поля трубы на сварочный процесс осуществляется с помощью подачи регулируемого постоянного сварочного тока от выпрямителя УРАЛ–Мастер 300(07) в намотанный на трубопровод сварочный кабель или пояс компенсатора магнитного потока.

Выпрямитель адаптирован для работы от генераторных установок и обеспечивают устойчивую работу при колебаниях напряжения питающей сети (+15/-30%).

Выпрямитель в режиме ручной дуговой сварки обеспечивает:

• плавную настройку и переключение рода сварочного тока как с источника, так и с пульта дистанционного управления;

• ограничение напряжения холостого хода (12В);

• форсирование тока короткого замыкания;

• защиту от прилипания электрода;

• индикацию параметров сварки на цифровом дисплее;

• выбор вида внешней характеристики для сварки электродами с основным или целлюлозным покрытием;

• регулируемый горячий старт.

В режиме аргонодуговой сварки предусмотрен импульсный режим с изменением ширины и частоты импульса.

Рабочий температурный диапазон окружающего воздуха от -40 до +50С, для исполнения "Север" -50 до +50С

Рекомендуются для сварки неповоротных стыков труб нефте- и газопроводов и других ответственных конструкций. Может  устанавливаться в любых передвижных агрегатах.

	Источник включен в:   Единый Реестр МТР ПАО «Газпром» Реестр основных видов продукции, закупаемой ПАО «Транснефть».

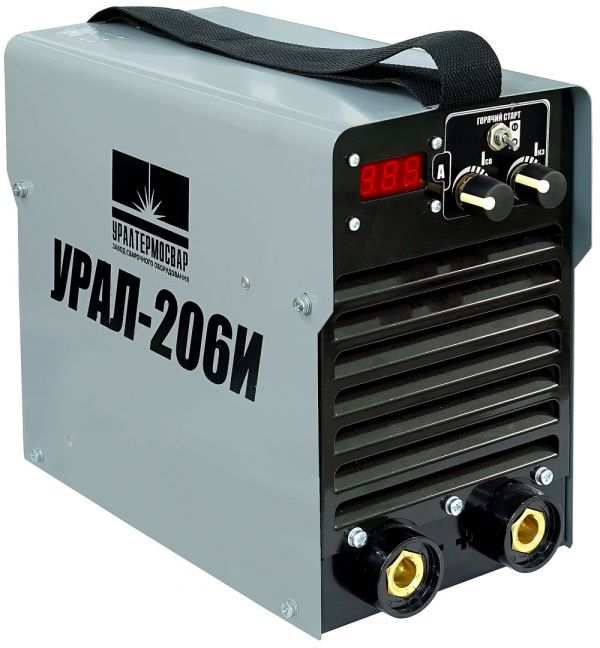

Выпрямитель УРАЛ-206И предназначен для питания постоянным током одного поста ручной дуговой сварки электродом с любым типом покрытия.

Выпрямитель обеспечивает:

• плавную настройку сварочного тока;

• ограничение напряжения холостого хода (12В);

• форсирование тока короткого замыкания;

• горячий старт;

• защиту от прилипания электрода;

• стабилизацию заданного сварочного тока;

• индикацию параметров сварки на цифровом дисплее;

• мониторинг и индикацию ошибок аварийных ситуаций, при которых работа выпрямителя автоматически блокируется.

По заказу покупателя возможна модификация УРАЛ-206И повышающая номинальный сварочный ток до 250А, при ПН-60%

Корпус выпрямителя состоит из двух изолированных друг от друга отсеков, в верхнем находится плата управления, а в нижнем силовые элементы: транзисторы с радиаторами, силовой трансформатор, дроссель и т.д. Охлаждающий воздух протекает только по нижнему отсеку, что предохраняет платы от попадания пыли и влаги.

Выпрямитель адаптирован для работы от генераторных установок и обеспечивает работу на номинальном токе при колебаниях напряжения питающей сети от -15% до +15%. При питании пониженным напряжением до -30% сварочный ток будет снижен.

Все платы покрыты лаком для защиты от пыли и влаги.

Выпрямитель выпускается в трех исполнениях:

• 00 – базовое

• 01 – с пультом дистанционного регулятора

• 02 – с пультом дистанционного регулятора и корректором коэффициента мощности для работы при пониженном до 100В питающем напряжении (со снижением сварочного тока).

Выпрямитель рекомендуются для сварки неповоротных стыков труб нефте- и газопроводов и других ответственных конструкций. Может устанавливаться в любых передвижных агрегатах.

Температура эксплуатации от -40 до +40⁰С.
