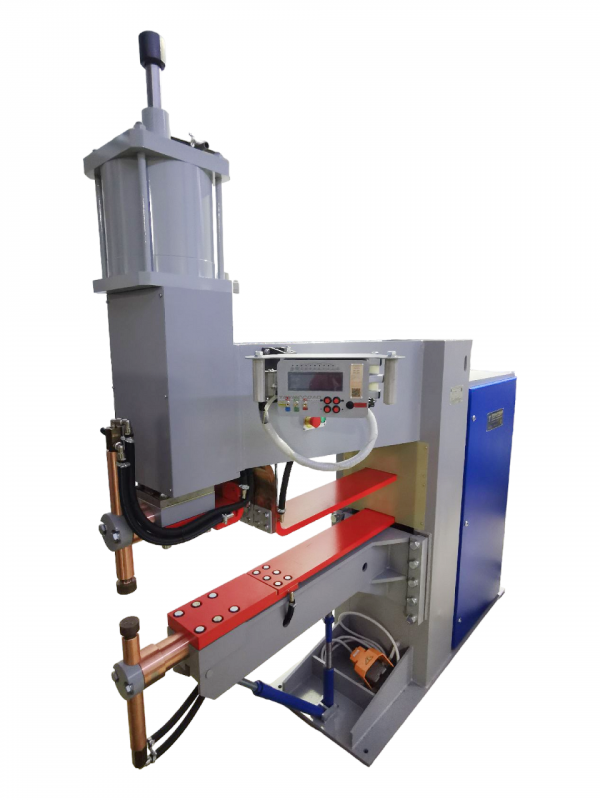

МТ-2103-1 Машина для точечной контактной сварки

Сварочная машина МТ-2103-1 предназначена для контактной точечной сварки переменным током металлических конструкций и изделий.

По своим технологическим возможностям сварочная машина позволяет сваривать широкую номенклатуру изделий. Толщина свариваемого материала зависит от марки материала и требования к качеству сварного соединения.

Сварочная машина обеспечивает получение диаметра литого ядра сварной точки, соответствующего ГОСТ 15878 и отраслевым инструкциям с повышенными требованиями к качеству сварного соединения.

Диапазоны свариваемых толщин

Диапазоны диаметров свариваемых крестообразных соединений стержневой арматуры

Преимущества сварочной машины МТ-2103-1

• Изготовлена из российского сырья и материалов, имеющих все необходимые сертификаты
• Микропроцессорное управление на базе регулятора контактной сварки РКС-810 собственного производства, обеспечивающего хранение в памяти 20 технологических программ сварки и стабильное воспроизведение сварочных параметров
• Установка параметров сварки на лицевой панели регулятора контактной сварки РКС-810 и цифровая индикация установленных параметров
• В качестве источника сварного тока применяется трансформатор собственного изготовления, залитый эпоксидным компаундом
• Жидкостное охлаждение сварочного трансформатора и вторичного контура
• Независимое регулирование сварочного и ковочного усилий сжатия двумя редукторами с противодавлением в пневмоцилиндре

Дополнительные опции:

• Автономная жидкостная система охлаждения замкнутого типа
• Автономная компрессорная установка
• Электроды для контактной сварки различной конфигурации
• Сборочно-сварочные приспособления

• Напряжение сети при частоте 50 Гц	380 В
  Наибольший вторичный ток	21 кА
  Номинальный длительный вторичный ток	11 кА
  Наибольшая мощность при коротком замыкании	200 кВа
  Мощность при ПВ=50%	148 кВа
  Усилие сжатия электродов:  - наибольшее при давлении сжатого воздуха 0,5 МПа  - наименьшее при давлении сжатого воздуха 0,1 МПа	2450 даН 490 даН
  Номинальный вылет	1200 мм
  Номинальный раствор	200 мм
  Ход верхнего электрода:  - полный (рабочий + дополнительный)  - рабочий	100 мм от 10 до 30 мм
  Пределы регулирования напряжения холостого хода	от 5.37 до 9,13 В
  Регулирование сварочной мощности: - ступенчатое - фазовое	6 ступеней 50 – 100 %
  Привод сжатия электродов	пневматический прямолинейный
  Охлаждение токоведущих частей	принудительное жидкостное
  Габаритные размеры машины (Д×Ш×В), не более	2370×560×2350 мм
  Масса машины, не более	1400 кг
